如何添加knx彩灯驱动

2021/3/26 9:57:22 人评论

KNX地址分配彩灯双色温控制(120 个)开关控制ETS 分组设置 2/0/1,2/0/3~0/0/239开关反馈ETS 分组设置 2/0/1,2/0/3~0/0/239彩灯 彩色(80个)反馈:ETS 分组设置 2/2/1 , 2/2/4~2/2/238彩灯 全彩(60 个)反馈:ETS 分组设置 2/4/1,2/4/5~2/4/237彩灯 触摸屏(128 个)反馈…


KNX地址分配

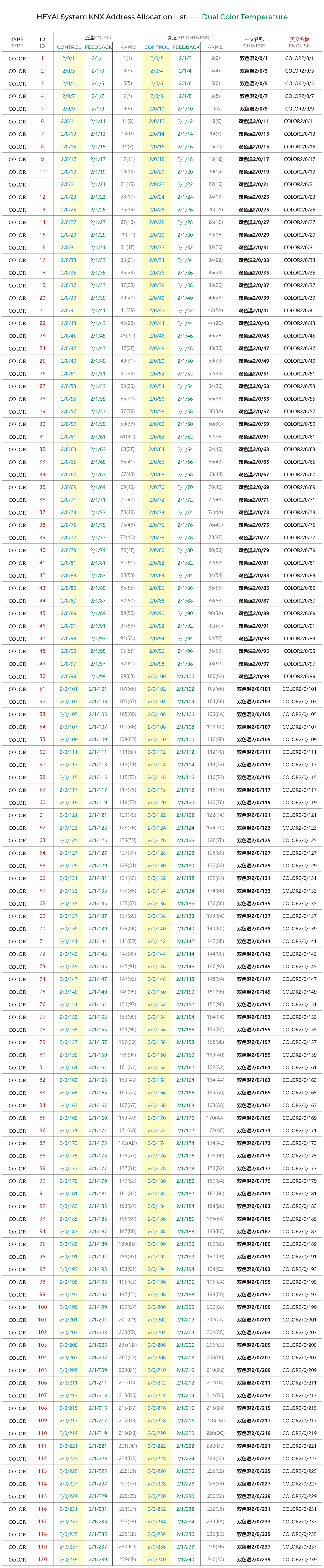

COLOR双色温(120 个)

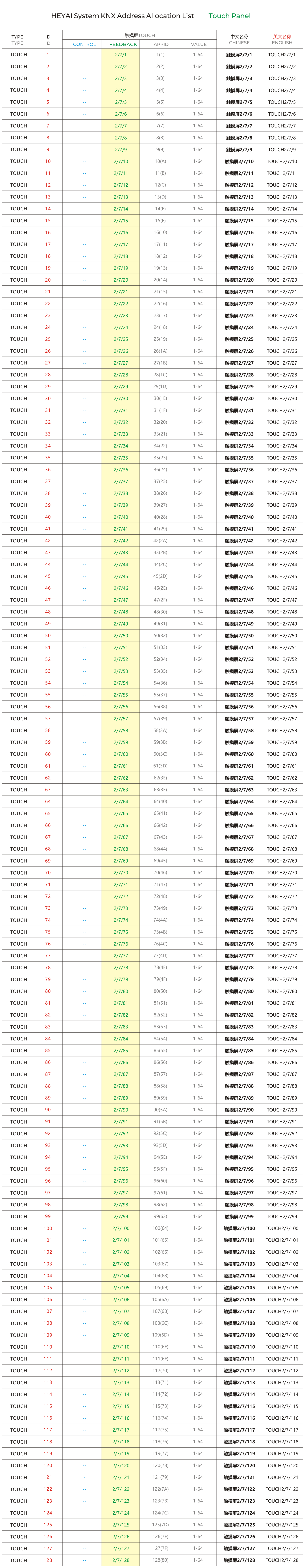

HEYAI系统KNX地址分配表——Color

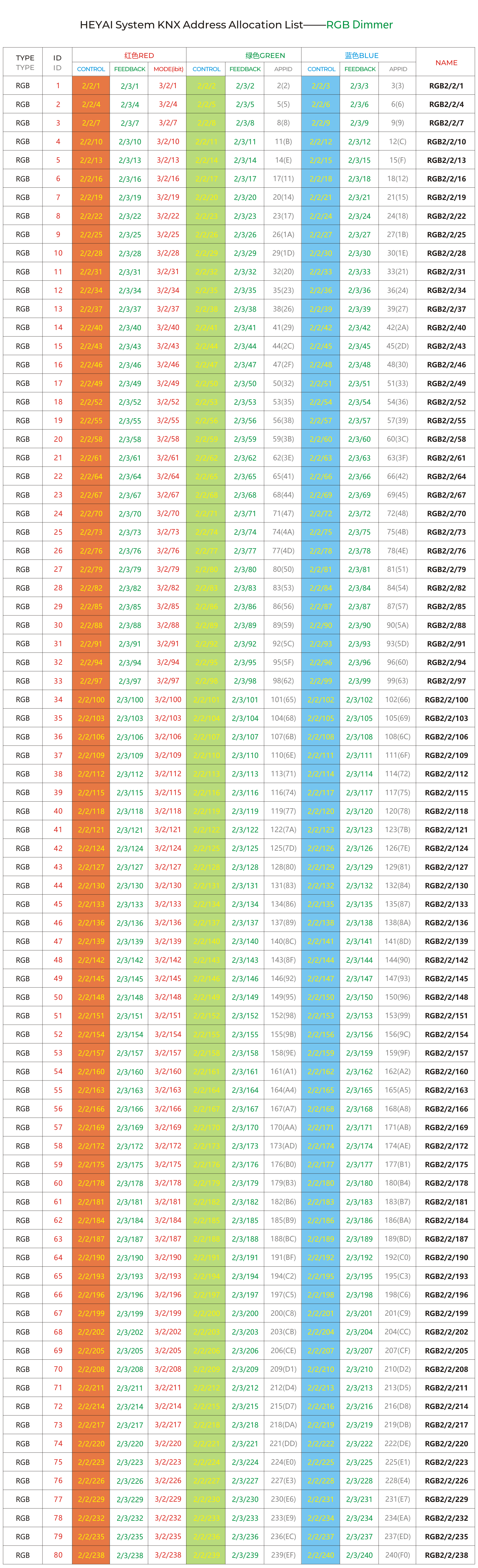

RGB彩色(80个)

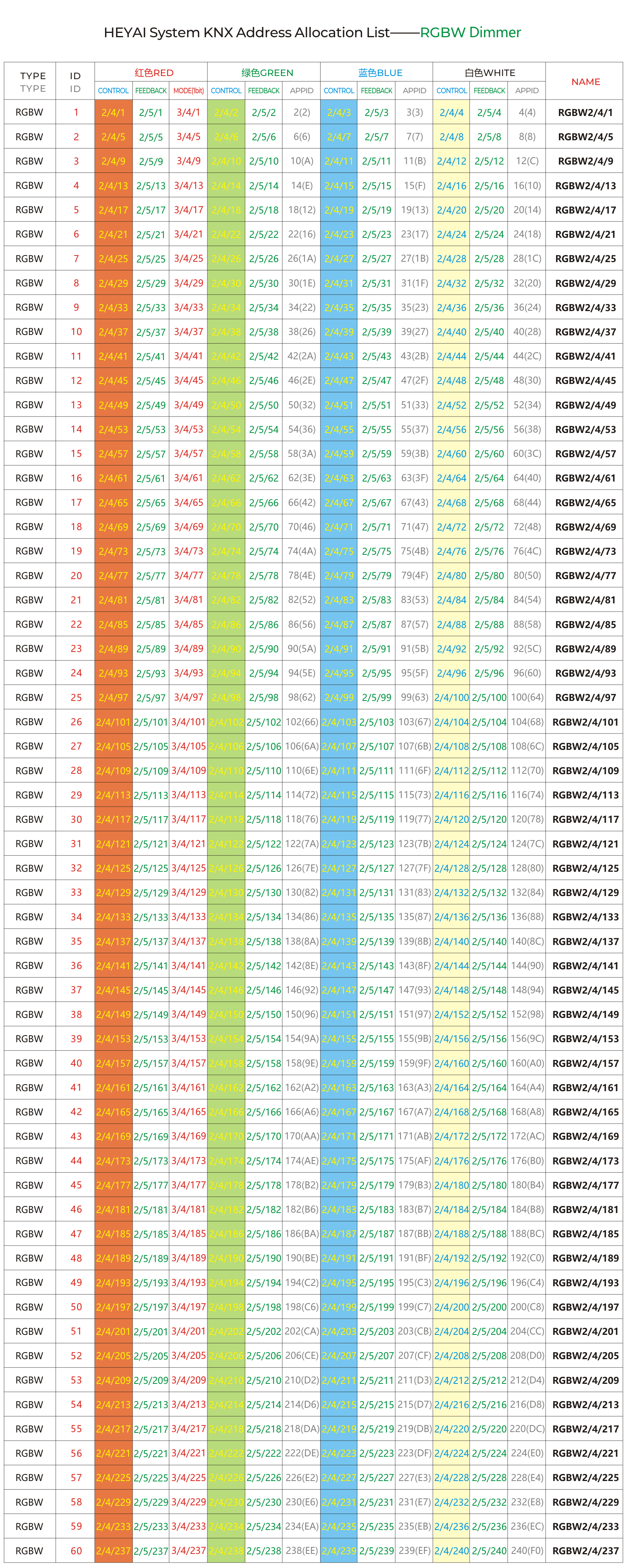

RGBW全彩(60 个)



TOUCH触摸屏(128 个)

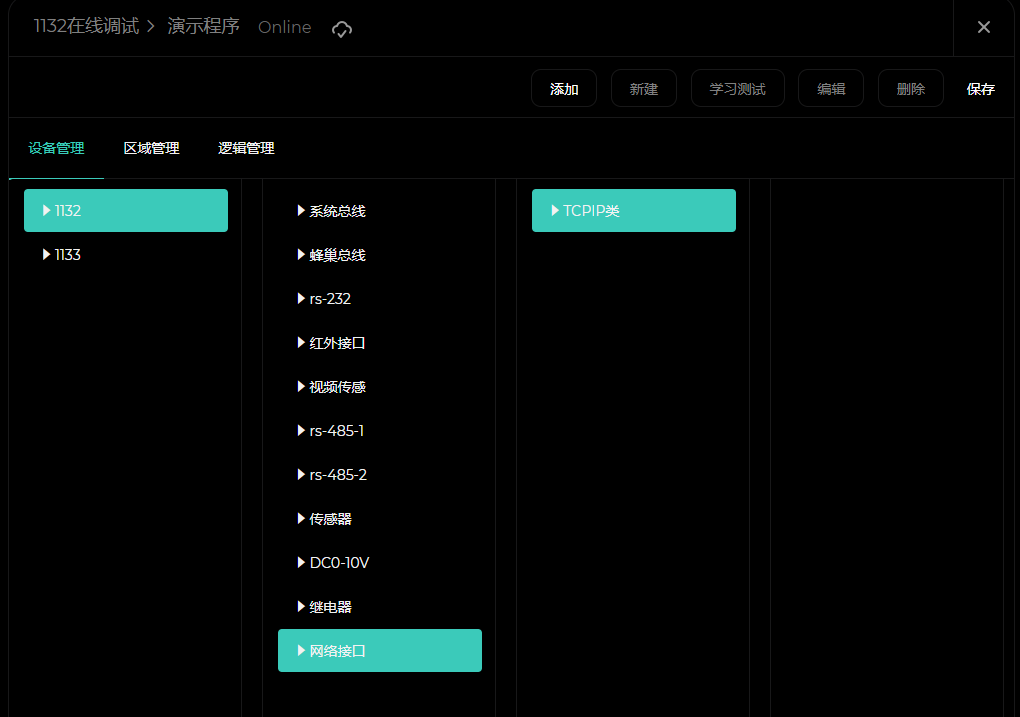

1.点击”网络接口”-TCPIP 类-添加

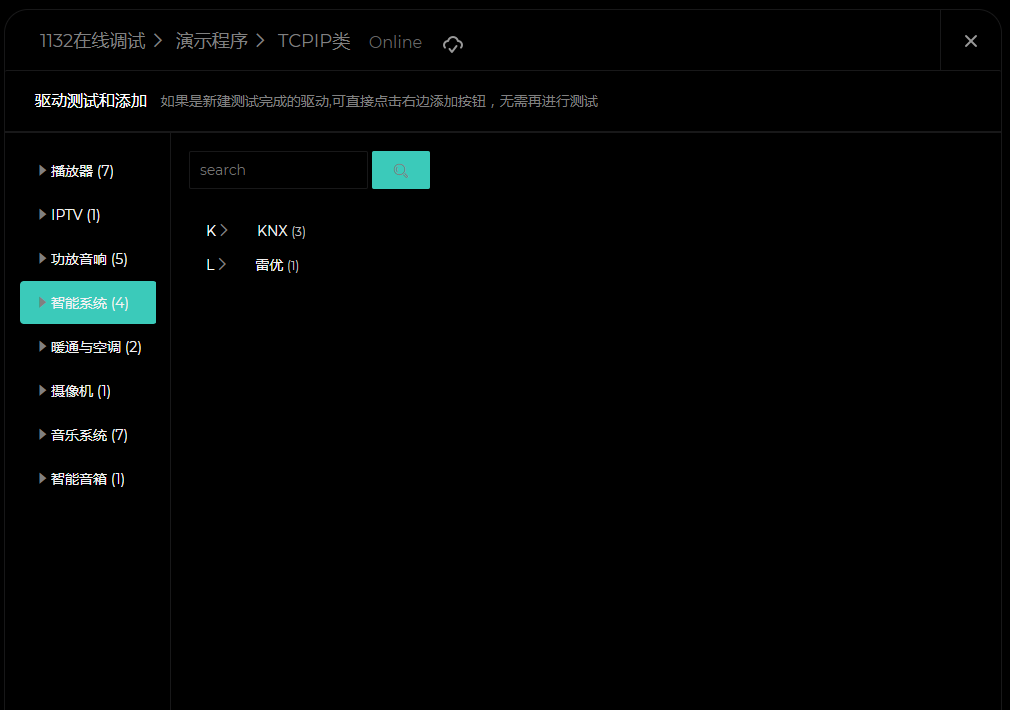

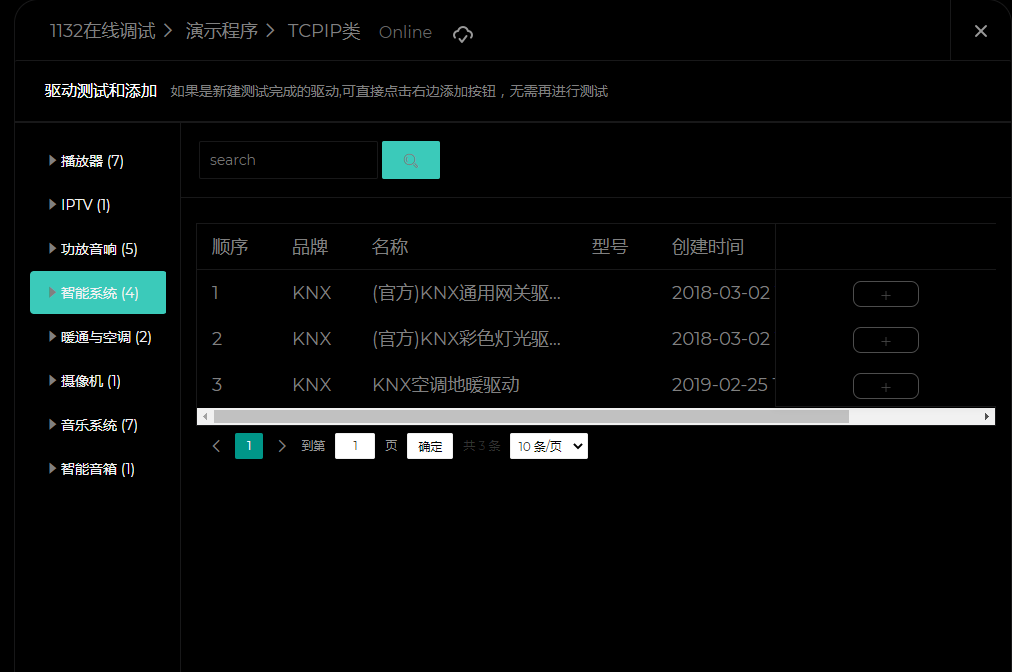

找到“智能系统”-点击“knx(2)”

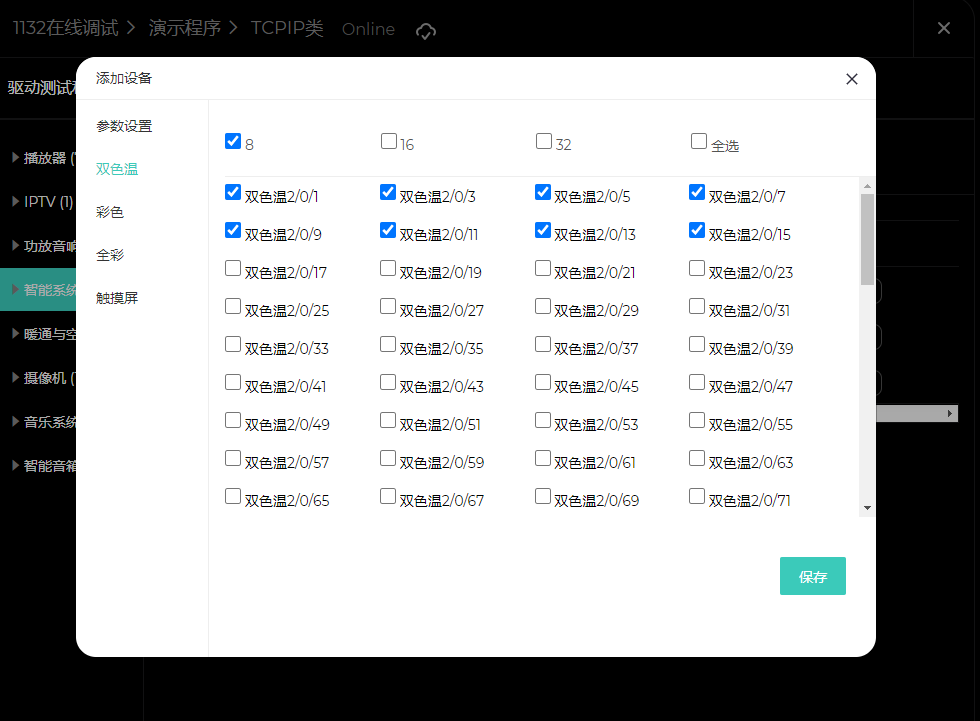

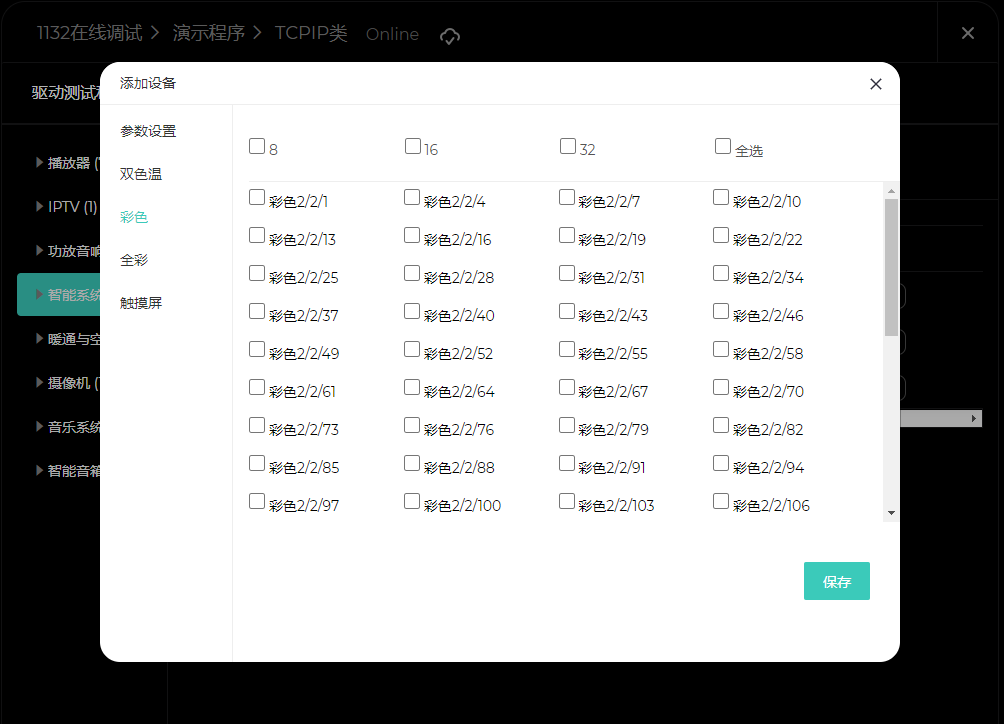

默认全选,可点击全选,根据需要,勾选对应地址,名字可以修改
IP:为了稳定,请输入KNX固定IP地址,如果局域网为DHCP,请在路由器中为其绑定一个IP地址
PORT:默认端口,可不修改
VERIFY:验证 默认1 不用修改

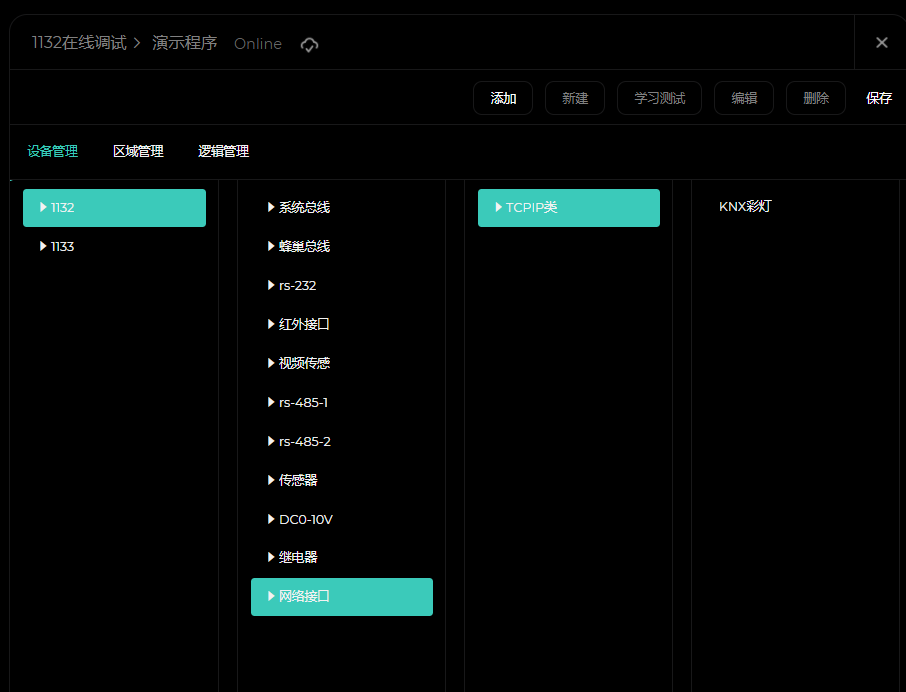

添加 KNX 完成后的界面如下

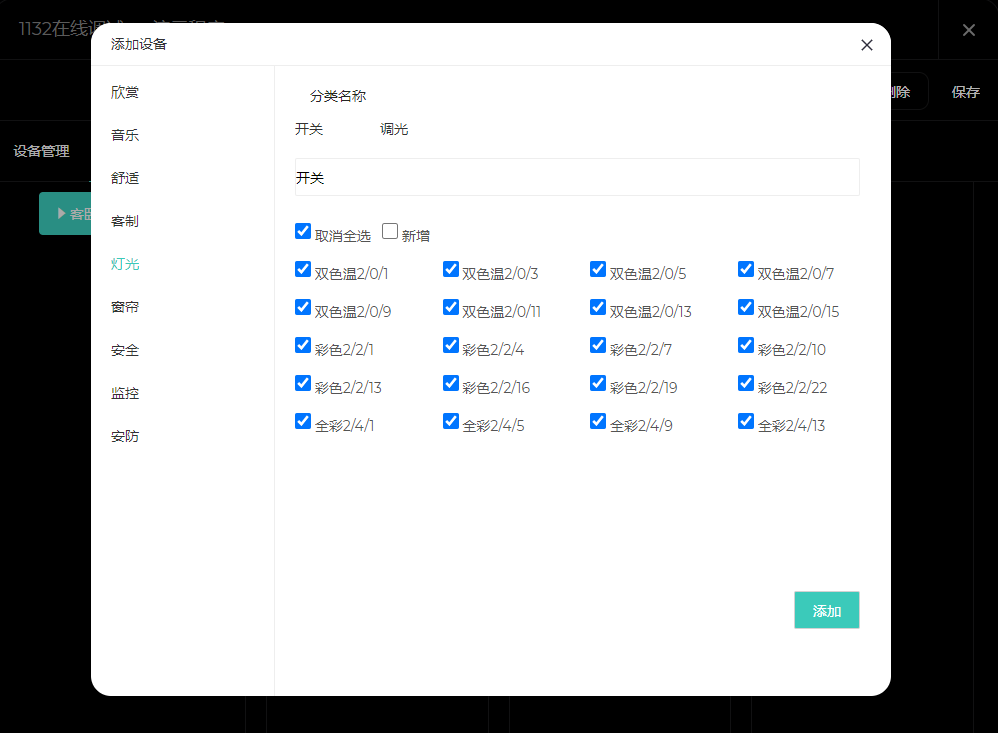

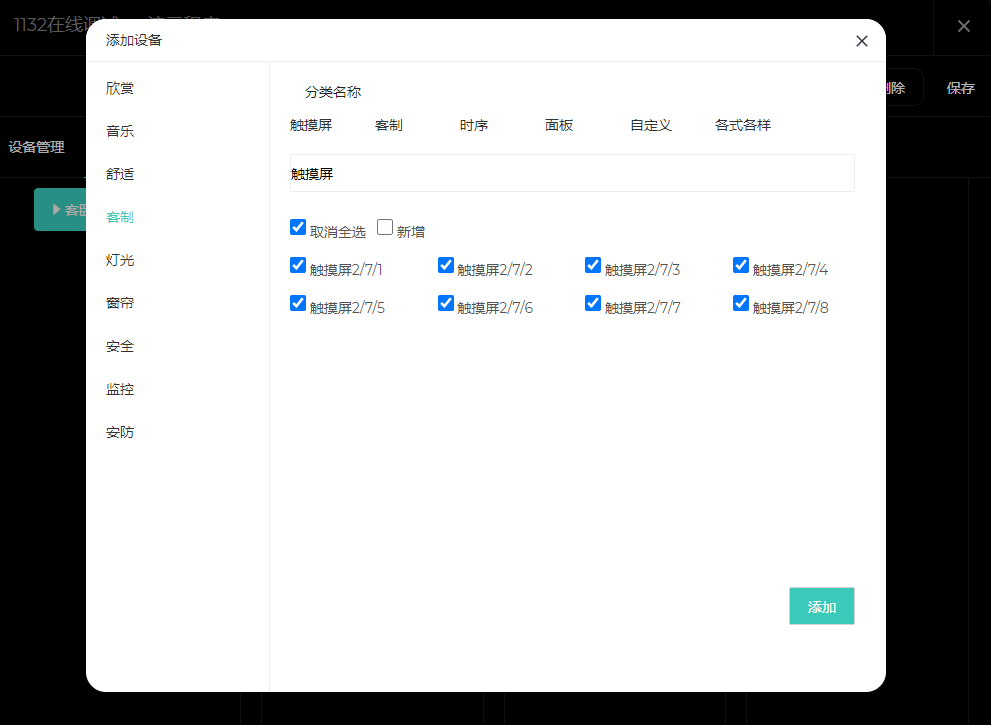

驱动添加完成,点击保存,然后在区域管理界面将勾选的地址,根据分类, 添加到对应房间
分类如下
客制:触摸屏
灯光:双色温,彩色,全彩。

APP实例

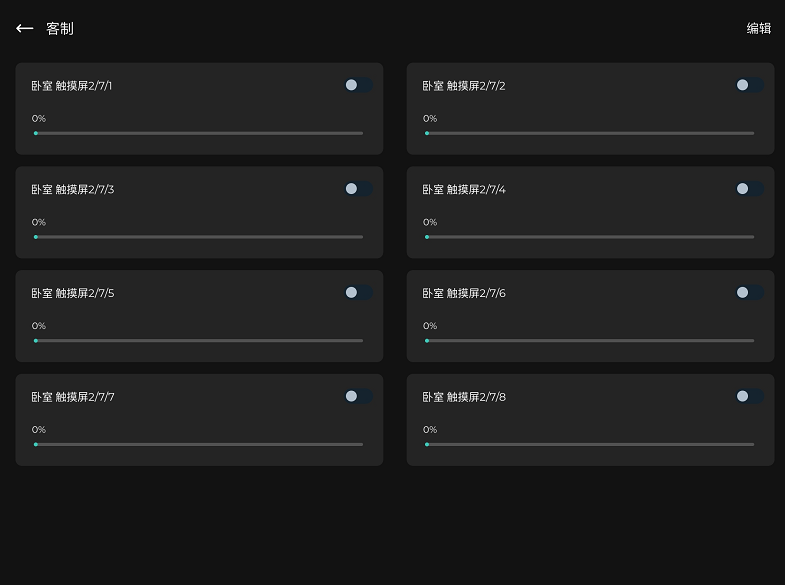

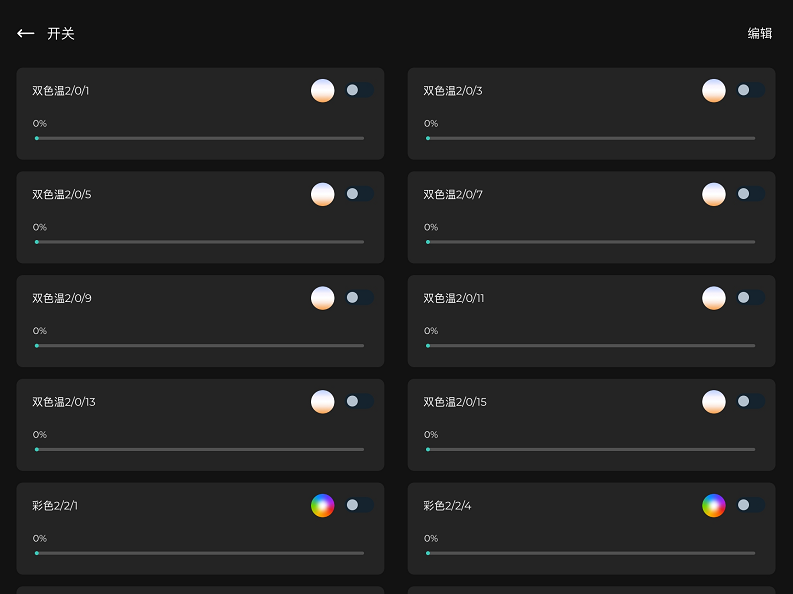

app,ipad界面如下图所示
