地址配置说明：
窗帘为01 地址为0101
窗帘为02 地址为0202
窗帘为03 地址为0303
窗帘为04 地址为0404
窗帘为05 地址为0505
窗帘为06 地址为0606
窗帘为07 地址为0707
窗帘为08 地址为0808
窗帘为09 地址为0909
窗帘为10 地址为1010
窗帘为11 地址为1111
...
窗帘为60 地址为6060
窗帘为61 地址为6161
窗帘为62 地址为6262
窗帘为63 地址为6363
窗帘为64 地址为6464

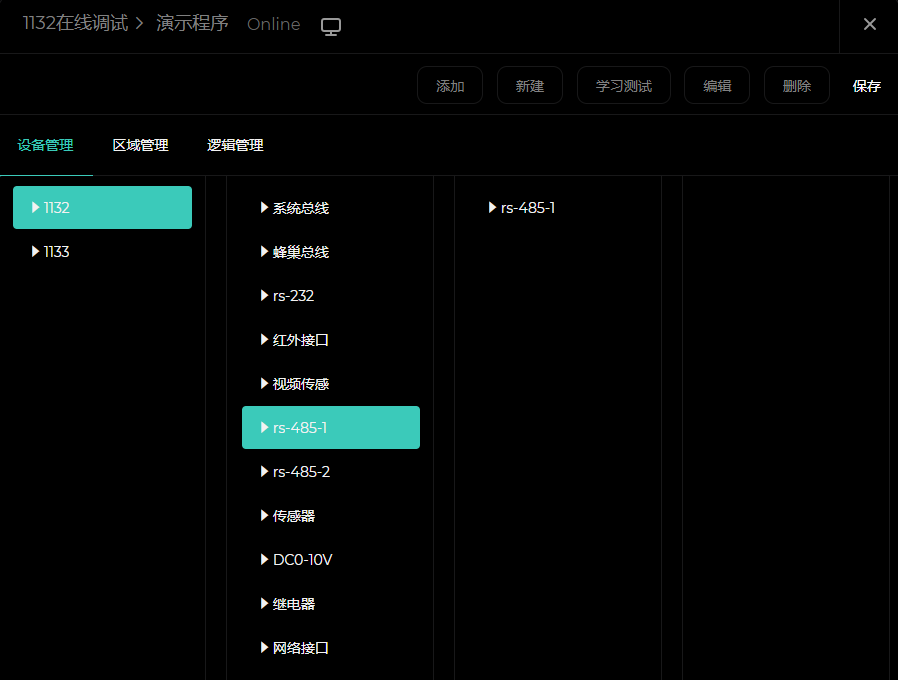

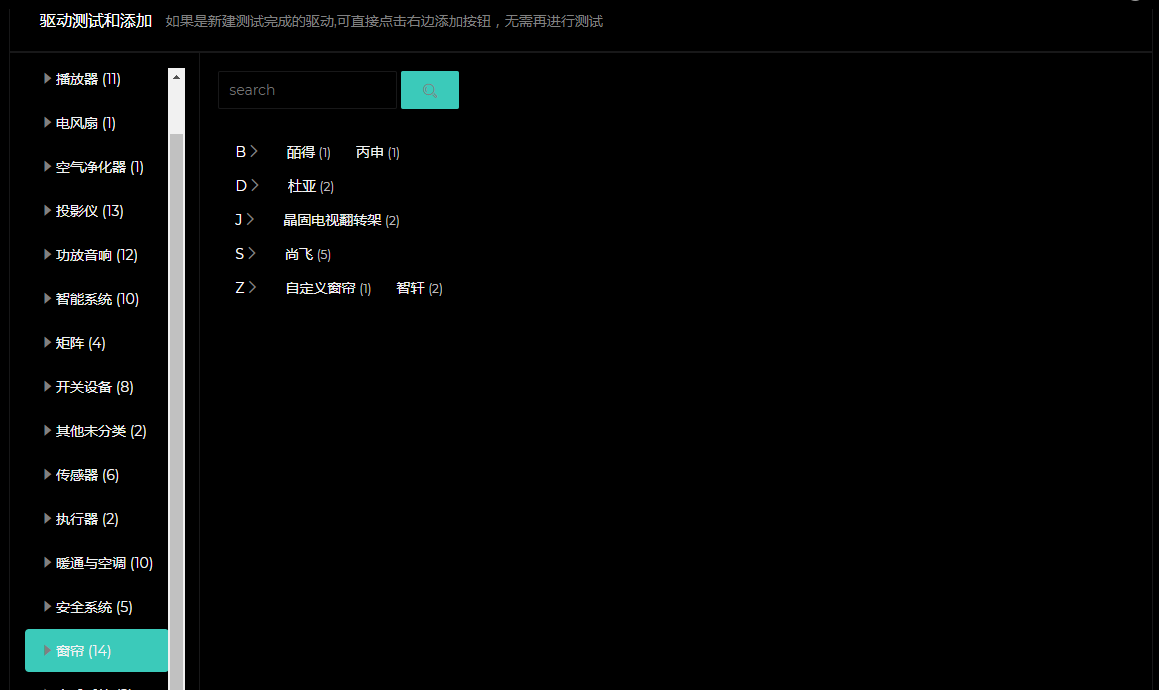

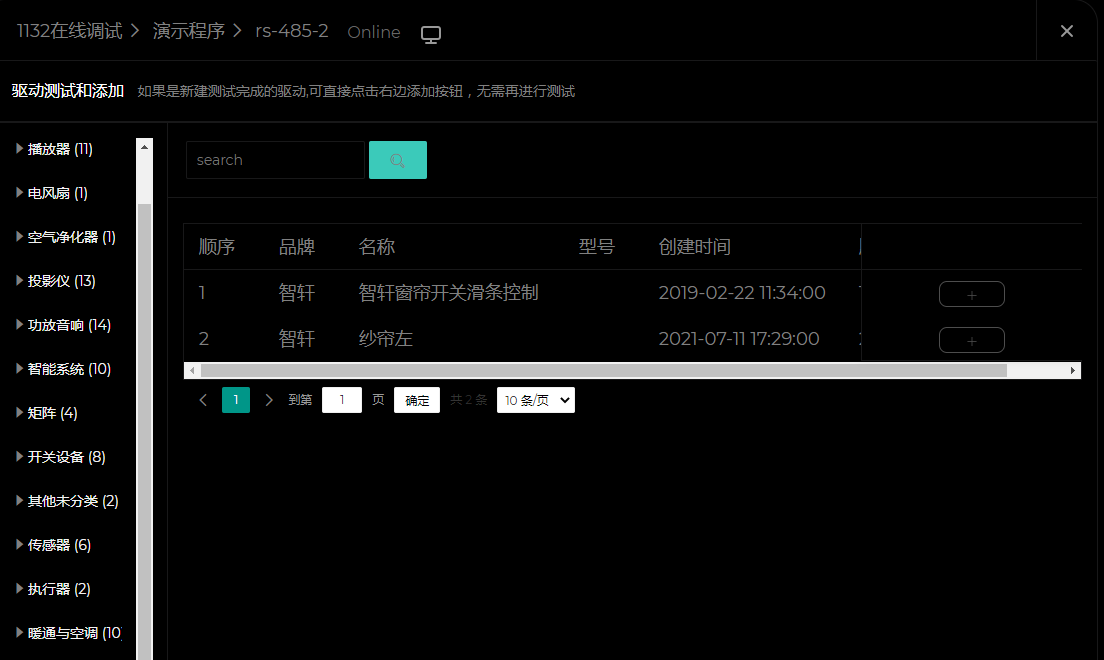

1. 点击“rs-485-1”（注意和实际的端口一致），点击“添加”，找到窗帘（11），找到”智轩（1）”，点击添加，最后选择 智轩窗帘开关滑条控制 点击添加即可 。
如下图：

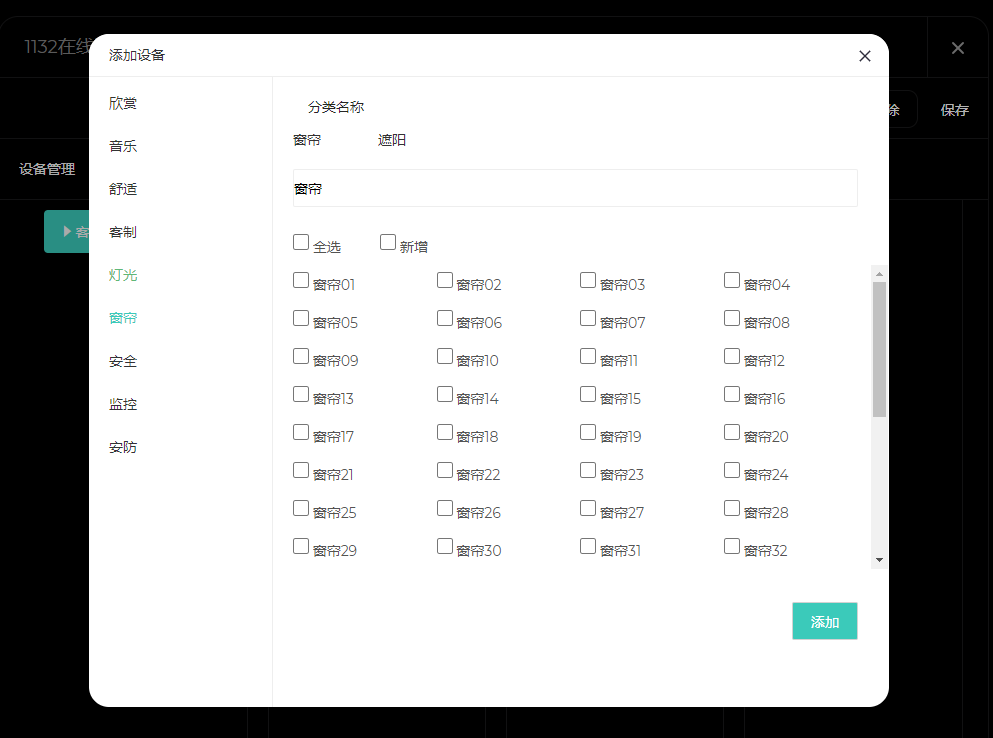

默认全部勾选，根据实际情况,安装多少窗帘，这里就勾选多少,这个窗帘驱动最多支持64个每个窗帘的名称可以修改为你需要的名字。
参数说明

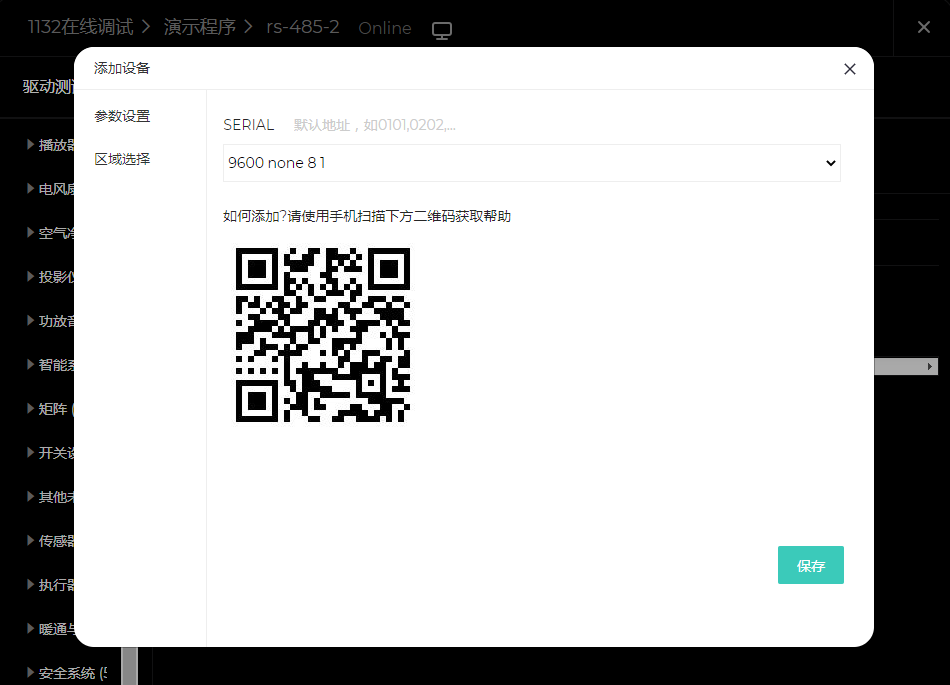

SERIAL: 波特率 根据实际数据填写 填写不正确会导致温控器不能正常控制。
地址说明
窗帘01 对应窗帘地址 0101
窗帘02 对应窗帘地址 0202
窗帘03 对应窗帘地址 0303
窗帘04 对应窗帘地址 0404
窗帘05 对应窗帘地址 0505
窗帘06 对应窗帘地址 0606
窗帘07 对应窗帘地址 0707
窗帘08 对应窗帘地址 0808
窗帘09 对应窗帘地址 0909
窗帘10 对应窗帘地址 1010
窗帘11 对应窗帘地址 1111
窗帘12 对应窗帘地址 1212
...
窗帘59 对应窗帘地址 5959
窗帘60 对应窗帘地址 6060
窗帘61 对应窗帘地址 6161
窗帘62 对应窗帘地址 6262
窗帘63 对应窗帘地址 6363
窗帘64 对应窗帘地址 6464

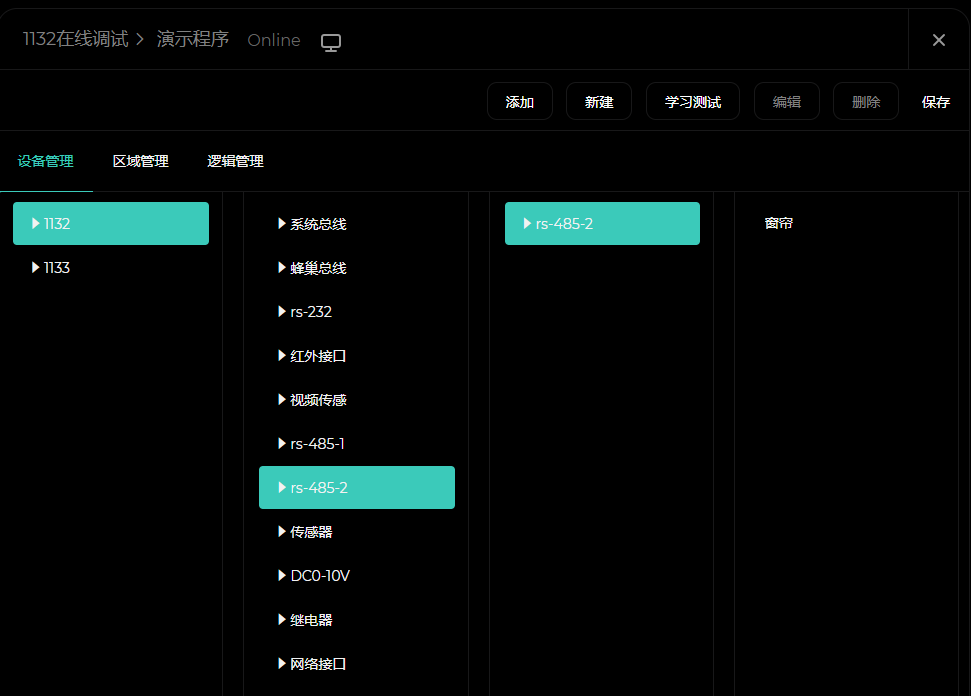

添加完成后的界面如下,如果不需要这个驱动,可选中，在点击底部删除按钮,便可

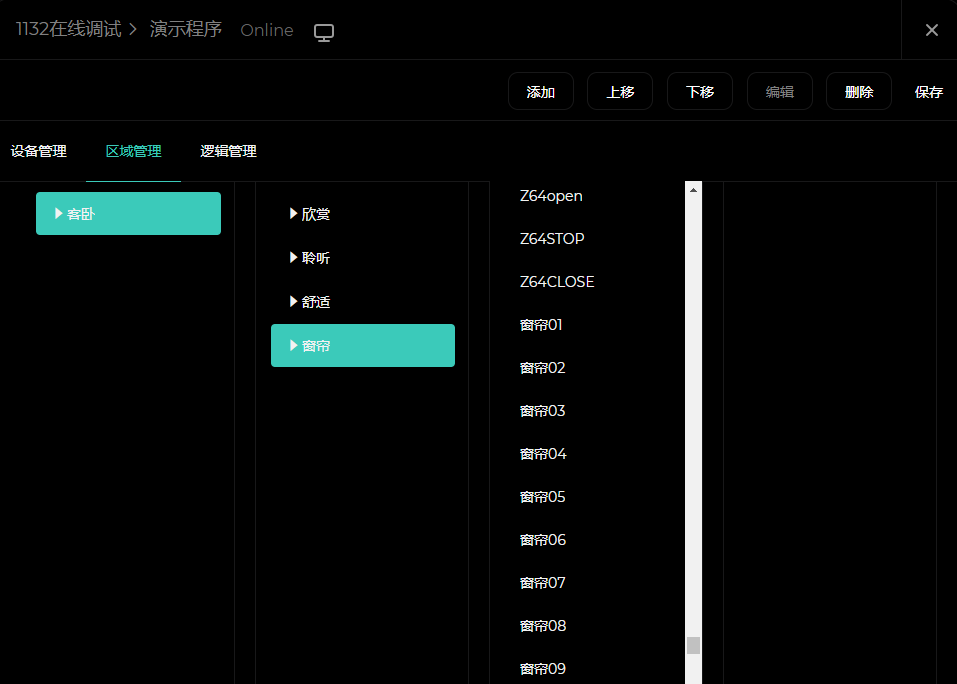

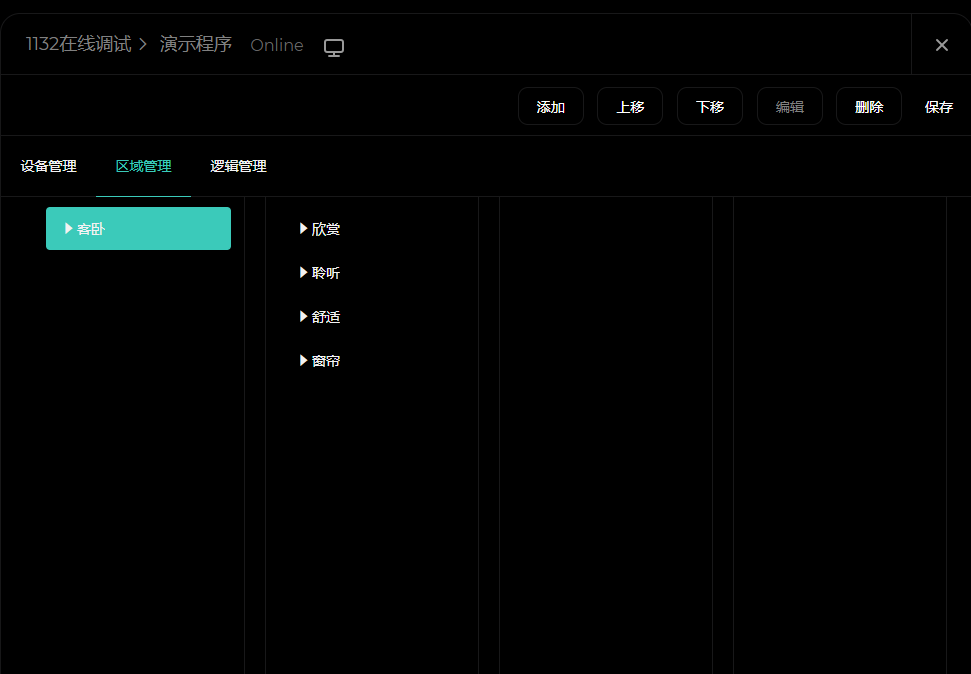

2. 区域管理的添加
所有添加完成后,点击保存,到这一步,驱动的添加已完成。下一步编译下载新编的工程,推送
给云主机和客户端 ,便会立即生效, 就可以在app中进行设备的控制了。
设备调试说明：
此驱动，波特率为 9600 校验位 为 none，数据为 8停止位为1。
1.调试的时候 ，首先将 232转485的串口线接到 电脑上 ，另一个端口接到窗帘端口上。
2.连接好线之后，打开串口调试工具，选择上面的波特率等设置。选择好之后，复制调试用例，发送出去，看串口是否回了数据。
测试用例如下：
窗帘01的开：5510100301ec39
窗帘01的关：5501010302f901
窗帘01的停：550101030338c1
窗帘01百分比10：55010103040a42e5
看下窗帘状态 是否正确，正确的话，再看看重新添加一下工程，还是不行请联系我们。

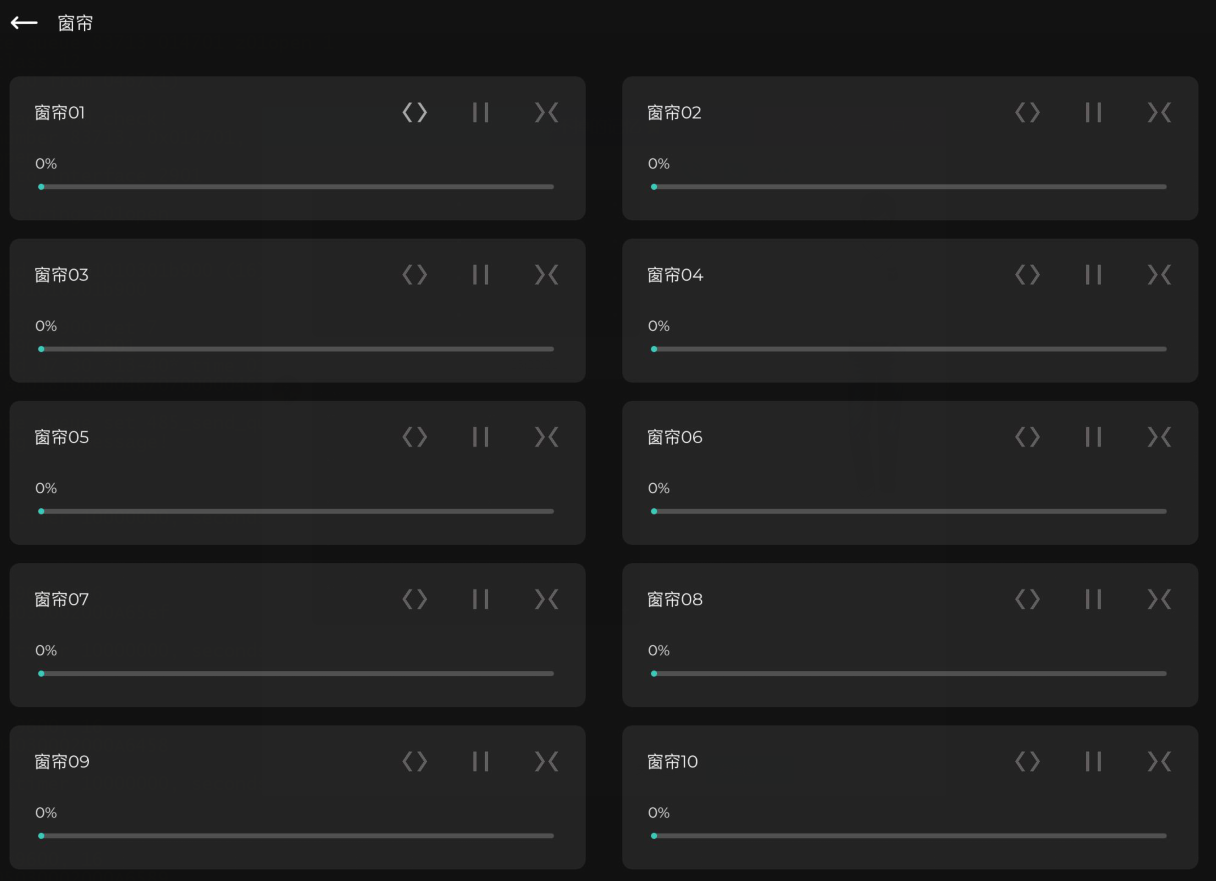

app,ipad界面如下图所示
