功能介绍
本指南适用于黑鸦云计算全系列云主机，通过网络扩展RS-232或RS-485功能。一个扩展模块对应一个串口和一个驱动，云端添加驱动只需指定IP地址和Port端口即可，所有的串口数据交互均由系统自动完成，支持现有任何串口设备，如电视、投影、空调、无线蓝牙网桥等。
使用前的准备
网口转串口扩展模块（RS-232、RS-485电源或POE供电模块均可）
扩展模块和云主机在同一个局域网（通常将扩展模块靠近受控设备安装）
如何在云端添加驱动

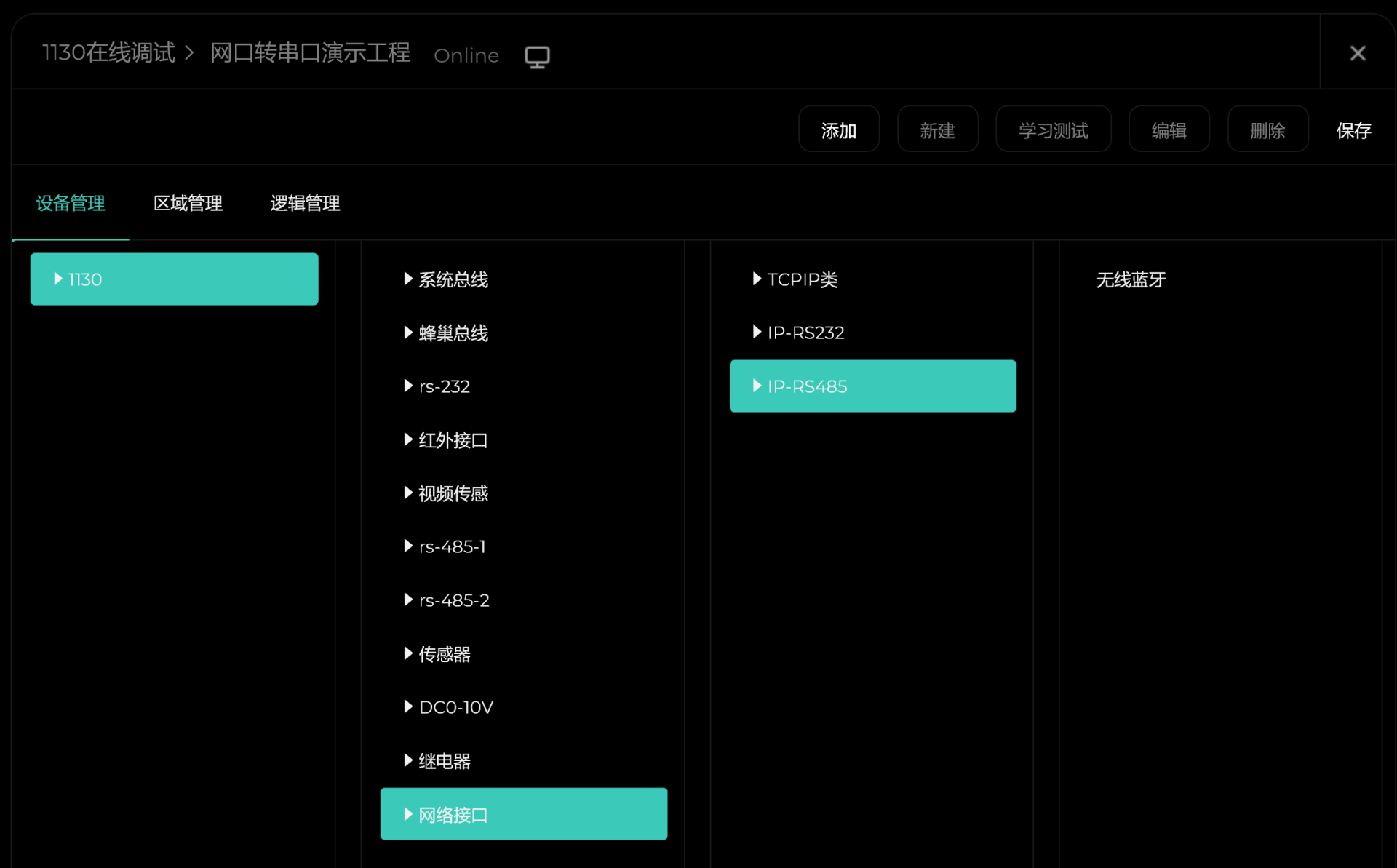

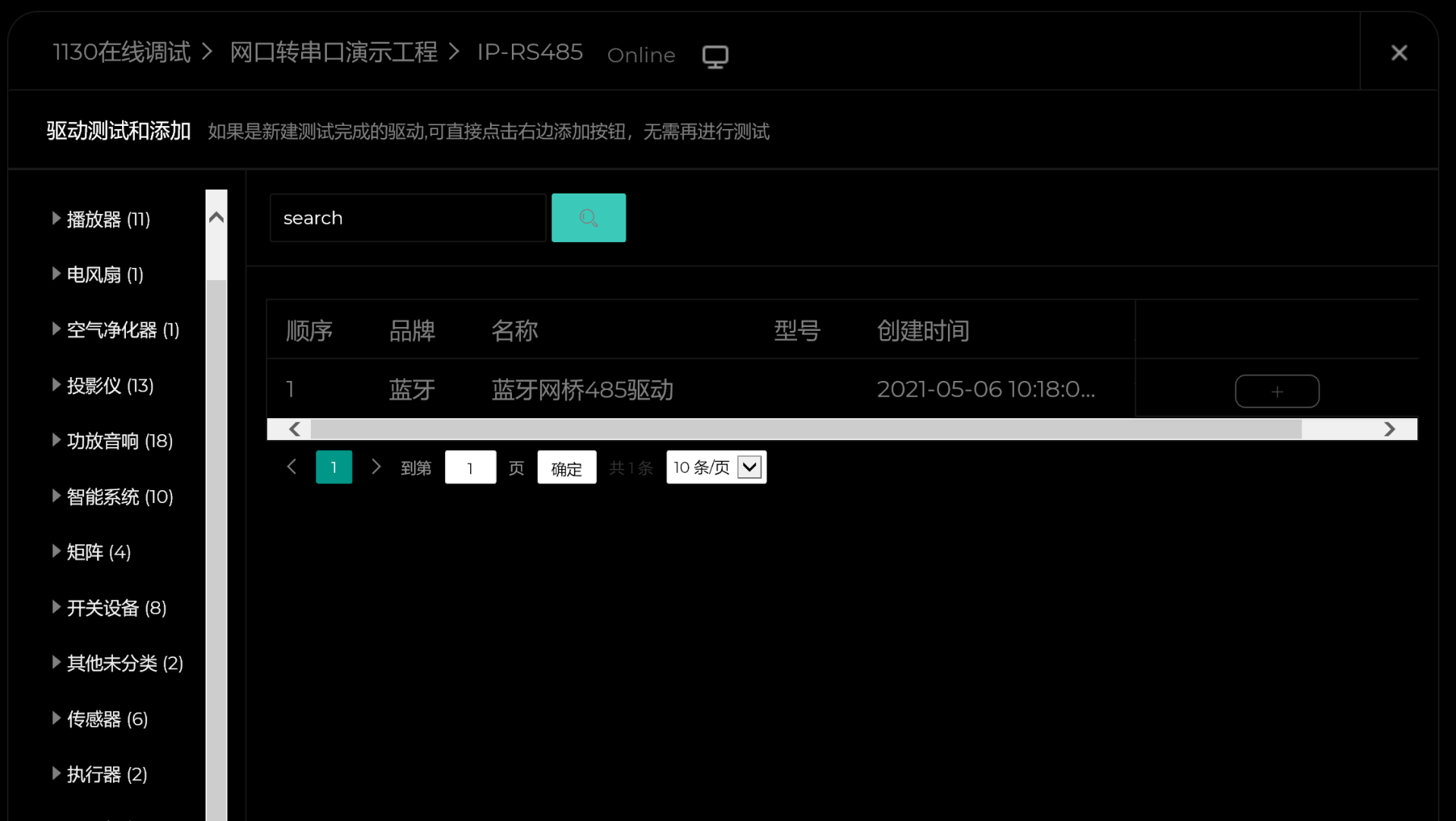

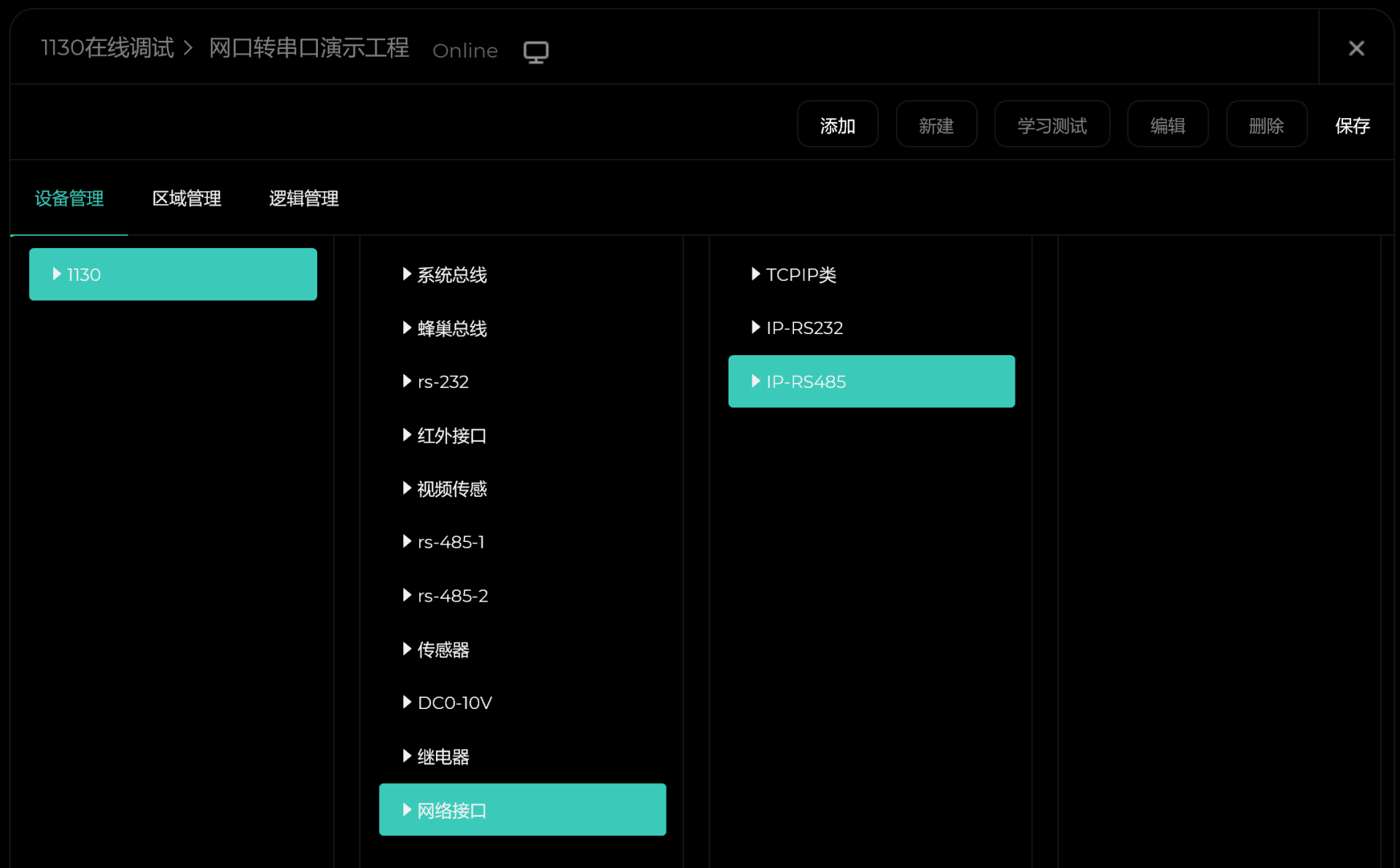

以下以常见的RS-485扩展为例，先创建工程如“网口转串口演示工程”，并在“网络接口”->“IP-RS485”添加一个“无线蓝牙”驱动

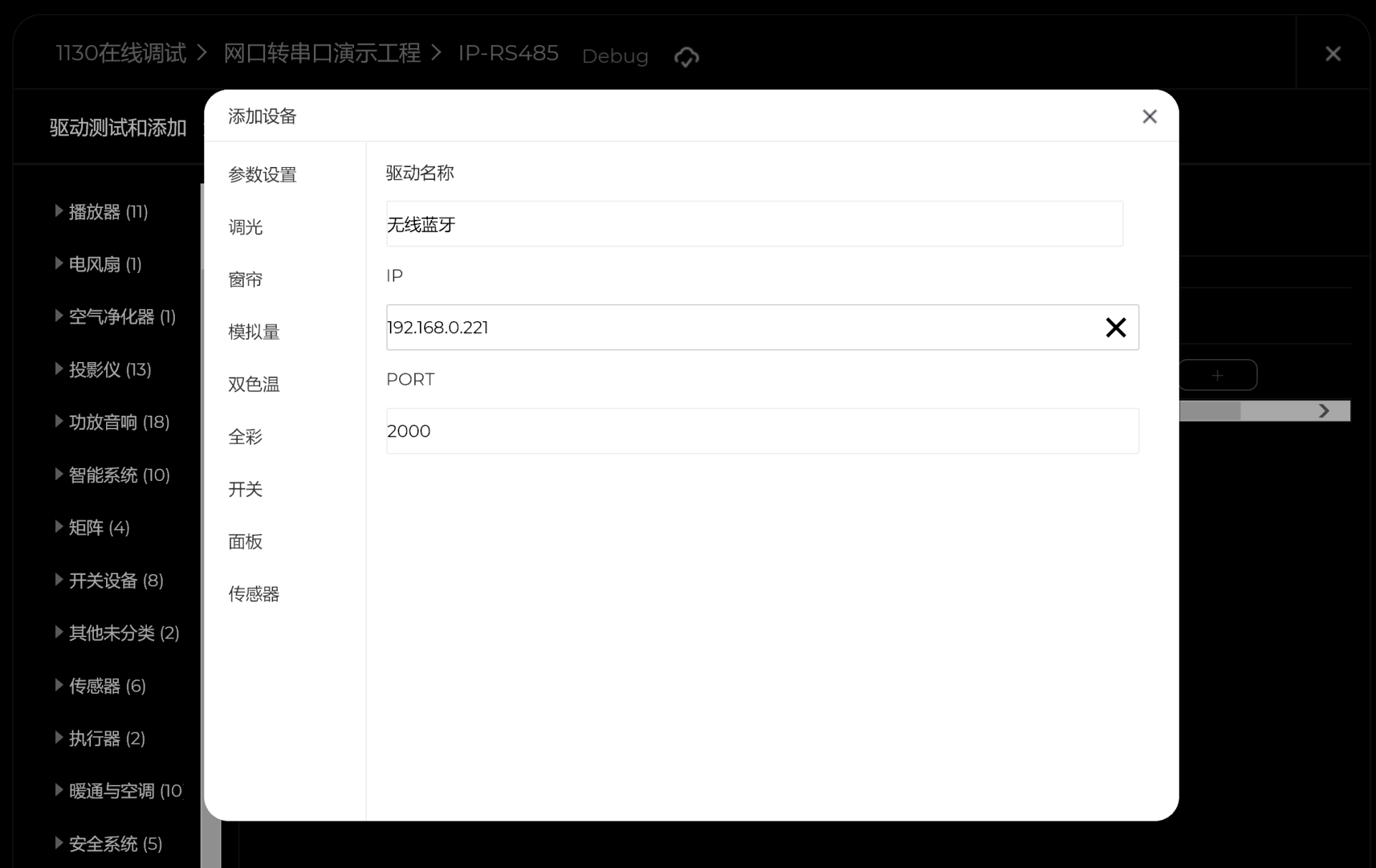

点击添加后，在弹出的参数设置对话框中输入准备未扩展模块设置的IP地址和Port端口，如192.168.0.221，端口2000，如果添加其他串口驱动，请将参数逐一输入或选择

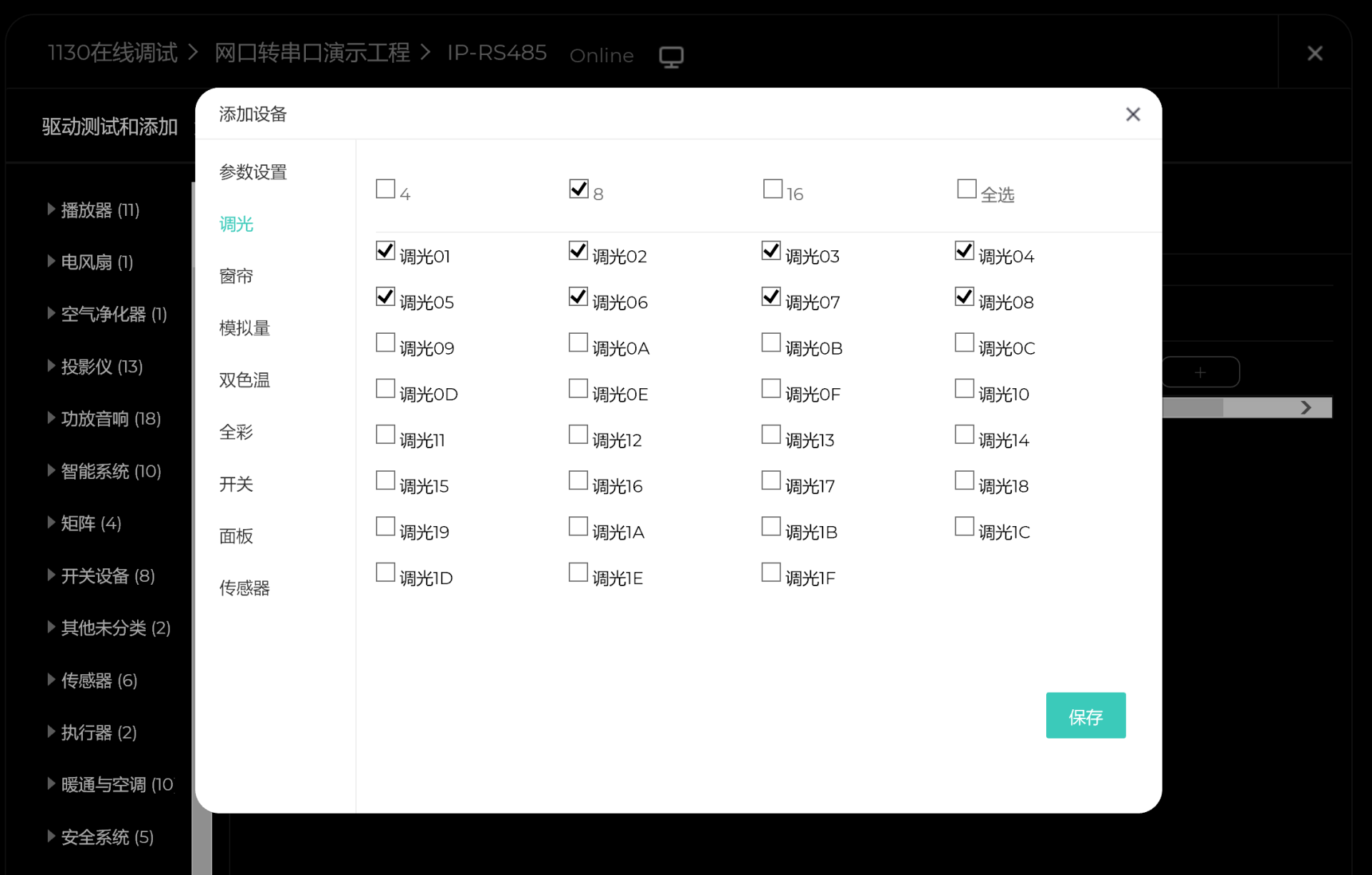

因为无线蓝牙需要选择加入的灯光类别和地址，请逐个选择，然后点击“保存”。其他串口驱动则跳过，直接点击“保存”。

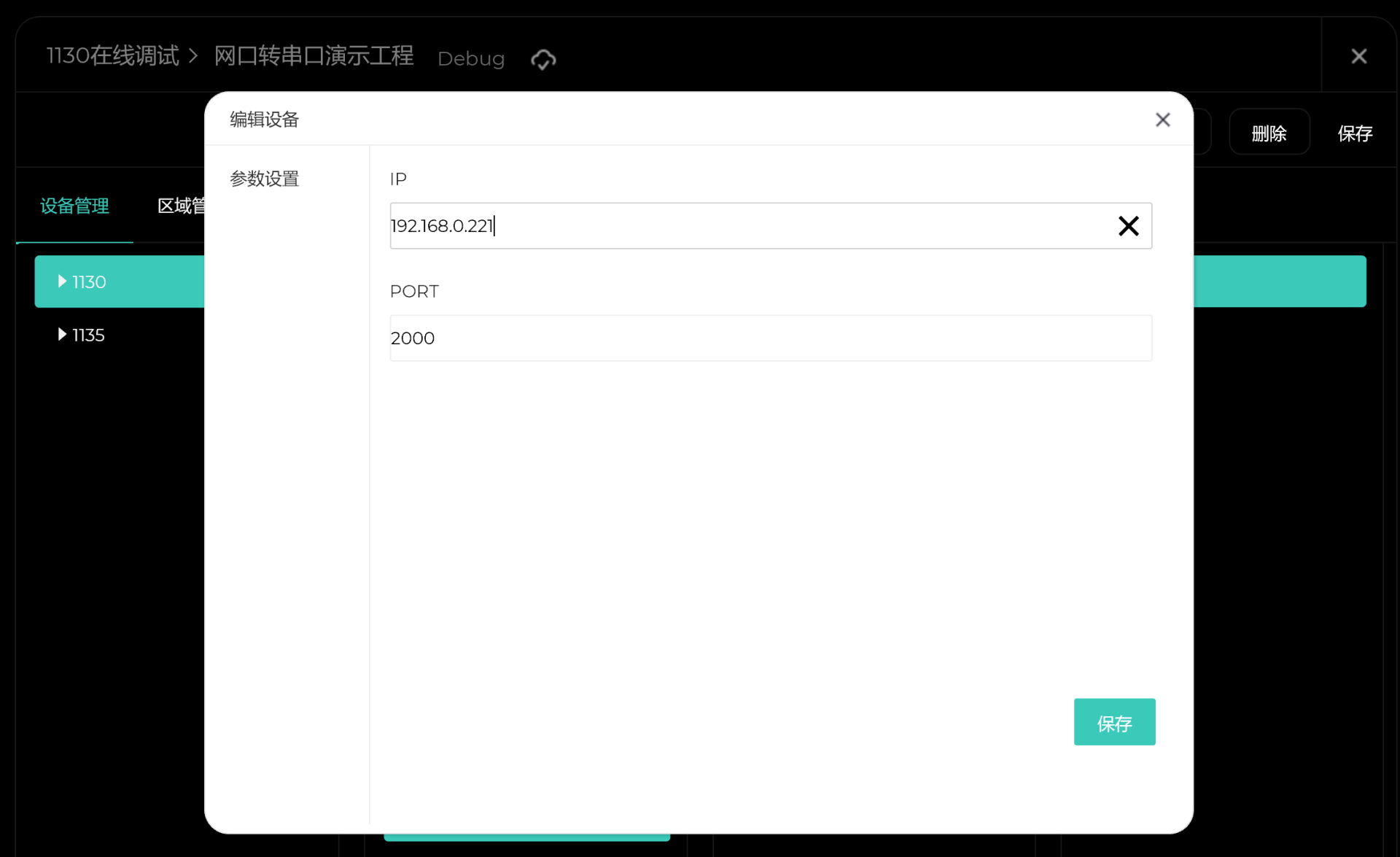

后续如需修改IP地址和Port端口，请选择对应驱动后，点击右上角“编辑”，然后“保存”即可。

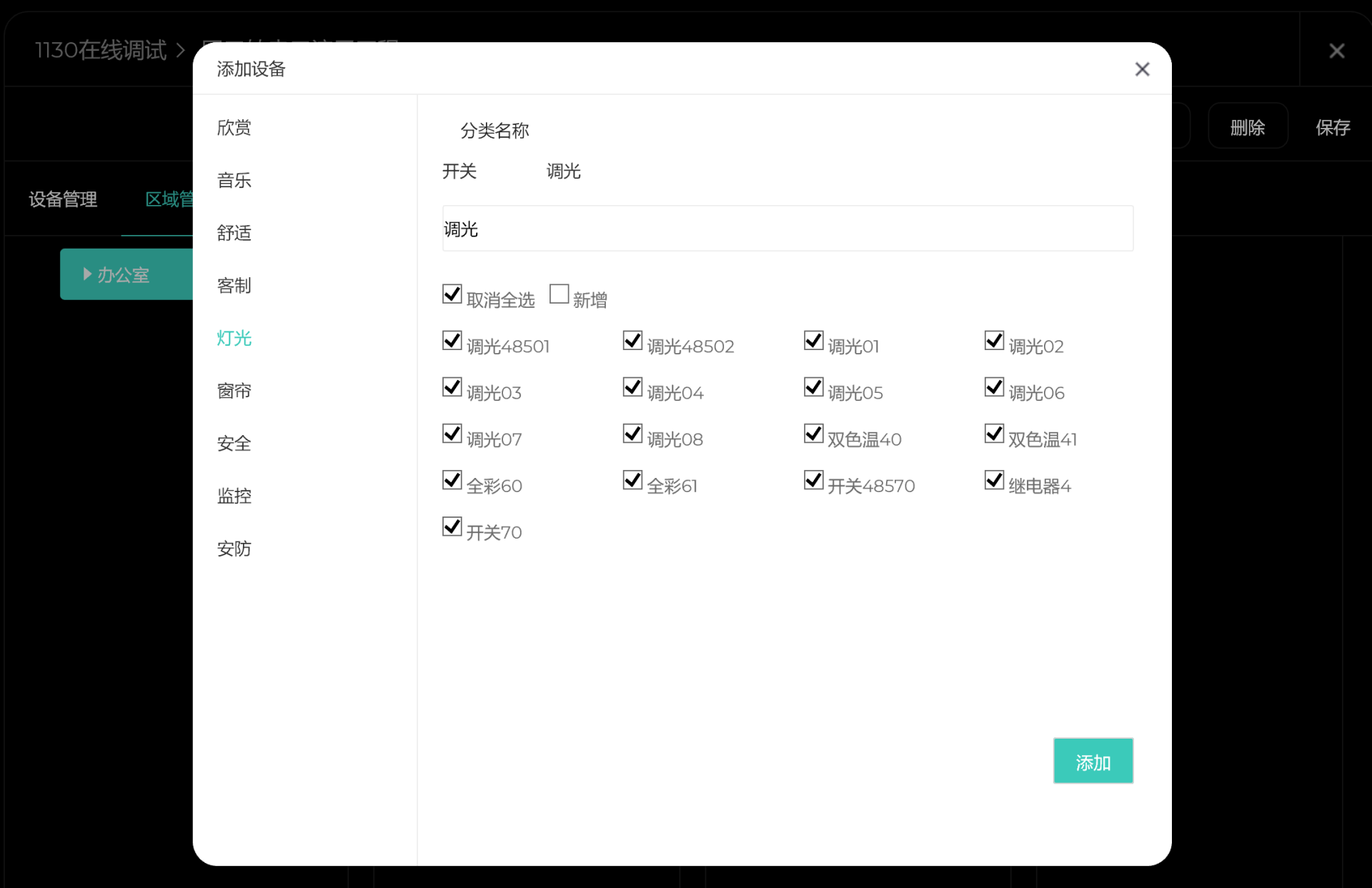

然后根据需要在区域管理里面将设备分配到需要的房间即可。
然后保存并推送工程即可完成云端的添加工作。
如何配置扩展模块
访问以下地址或扫描二维码下载“网口转串口网络配置工具”并运行。
http://www.heyai.cloud/upload/tools/ips_tools.zip

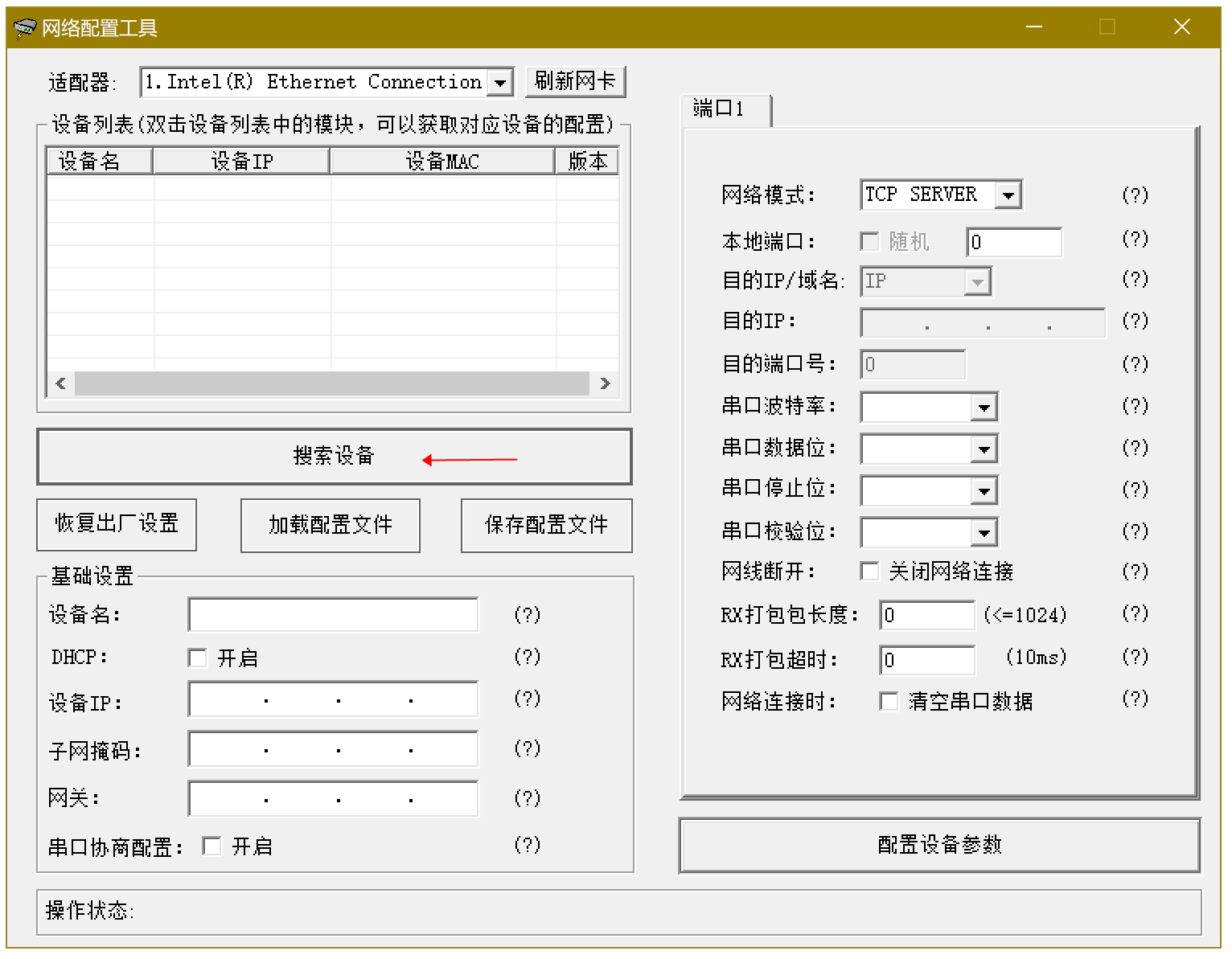

运行后，点击图中“搜索设备”。

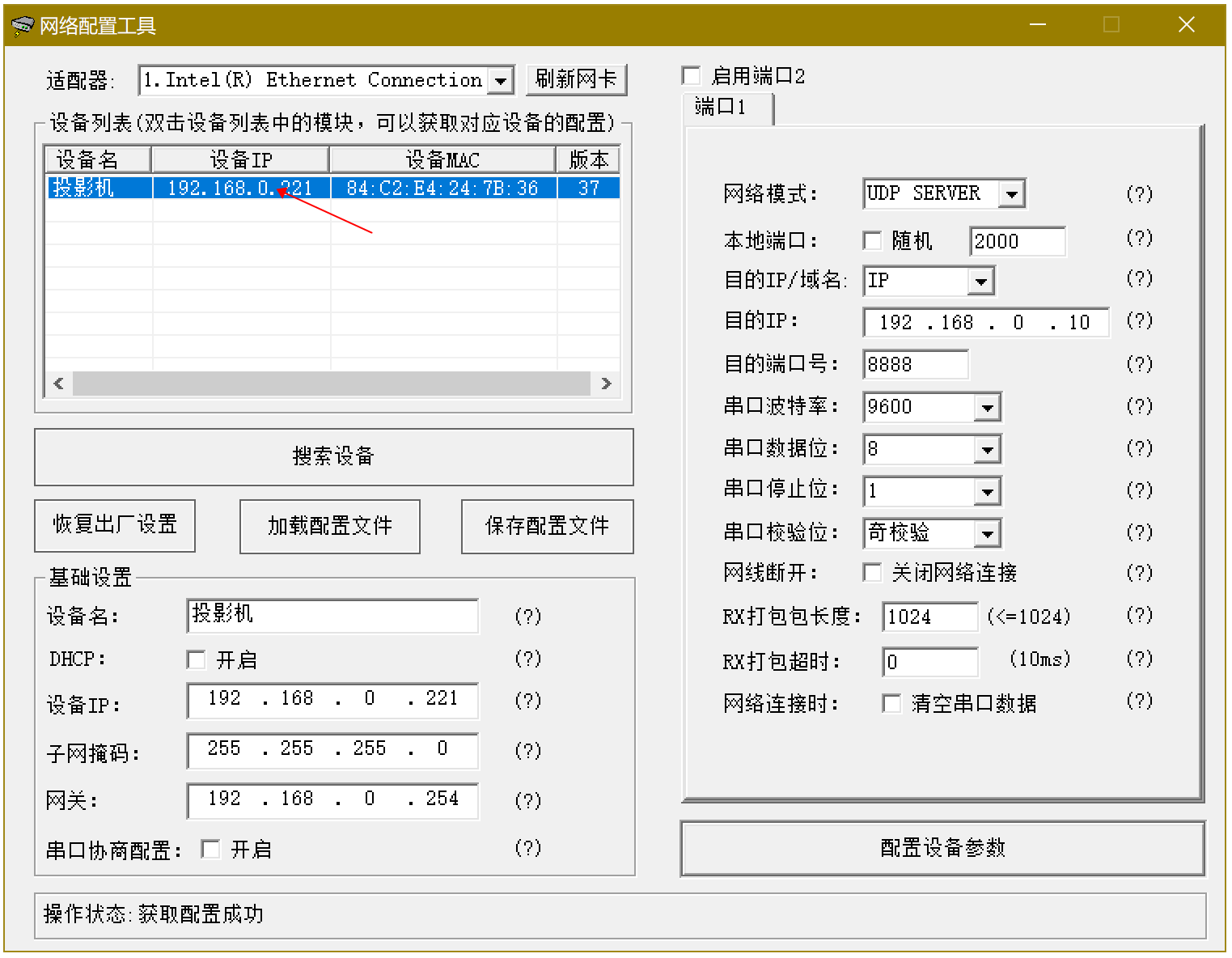

在搜索出来的设备名称中，双击需要设置的扩展模块。
然后根据实际受控设备的参数和需要，按照如下图说明，进行修改，最后点击“配置设备参数”即可。
以下是网口转RS-485接口的配置示例：

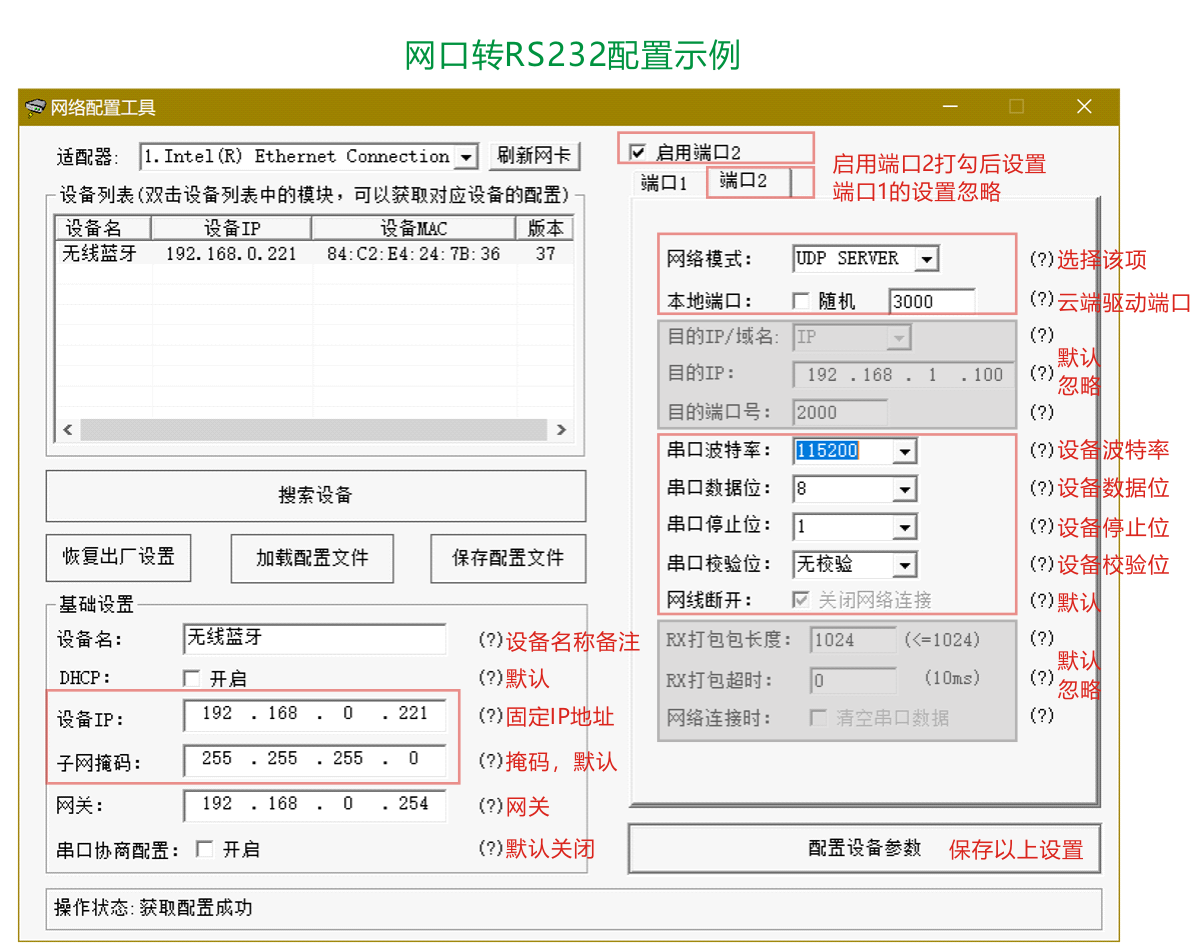

以下是网口转RS-232接口的配置示例：
如何使用
按照如上步骤将云端和配置工具均配置好了以后即可，使用上，与单独的串口没有任何差别，支持发送数据包给设备，同时支持将设备反馈的数据包发送给云主机处理。
若干注意事项
1、云端添加驱动只需要指定IP和Port，波特率支持2400到115200，其他根据串口驱动本身的参数设定；
2、同一云主机接入多个扩展模块，每个均需要使用不同的IP地址，但端口可以相同；
3、云端IP-RS232和IP-RS485每个接口一个驱动对应一个扩展模块，即可控制一个设备，每个接口分班最大支持10个驱动设备，合起来即最大支持20个串口设备；
4、扩展模块网络模式均为UDP SERVER，端口可自定义，只需要和云端驱动添加的Port参数一致即可；
5、由于扩展模式采用了复用模式，所以IP-RS485扩展模块无需启用端口2，IP-RS232扩展模块，请务必启用端口2（端口1里面的参数忽略即可）并在端口2中设置参数，系统推荐采用3000端口；
6、端口1中的网线断开的关闭网络连接，推荐不打勾，这样网络断开后，恢复即可自动恢复，无需手动重启模块；
7、如有其他疑问，请联系您的供应商或官方技术支持。
最后更新
2021年8月20日。
