如何添加双模时序电源驱动

2021/12/17 16:05:16 人评论

点击485接口 -点击添加-开关设备(19)-通用(1),点击最右边的加号,设置好地址,点击保存,跳出来后再点击保存。参数说明:address 地址设置 ,地址设置的范围是3A-3F。在区域管理页面 点击一个房间 点击添加,选择客制分类,勾选双模时序电源,点击添加,最后点击保存…

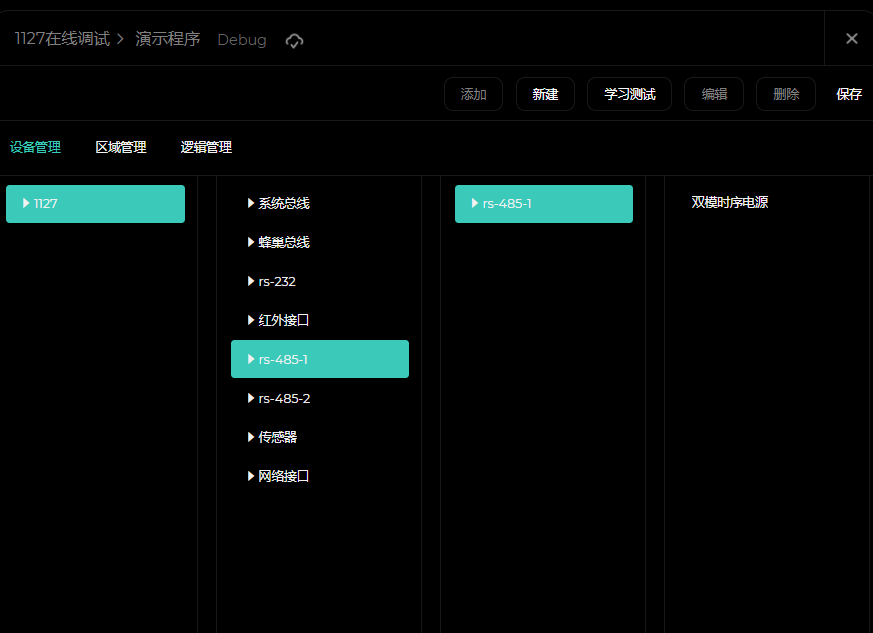

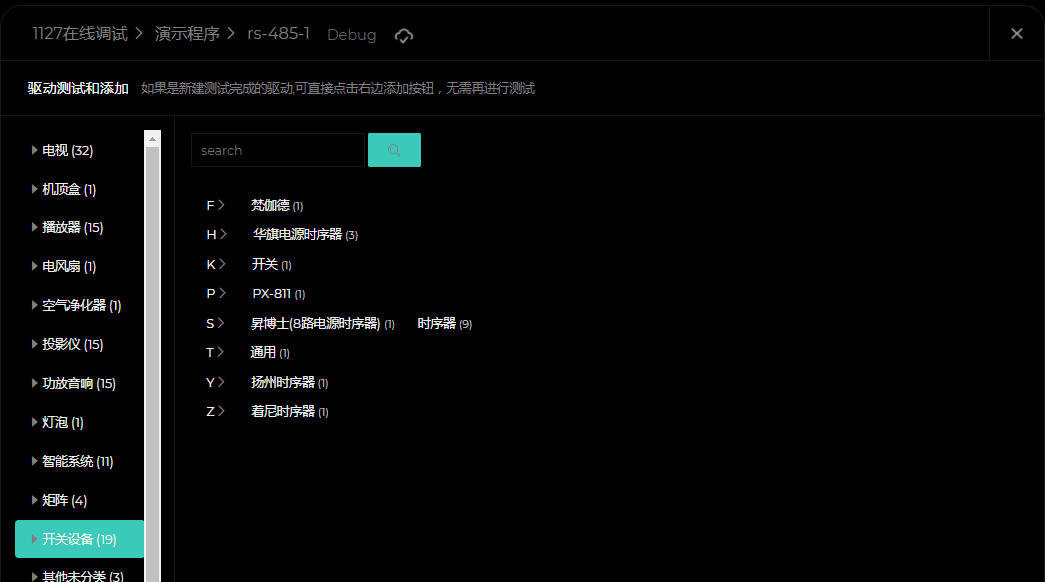

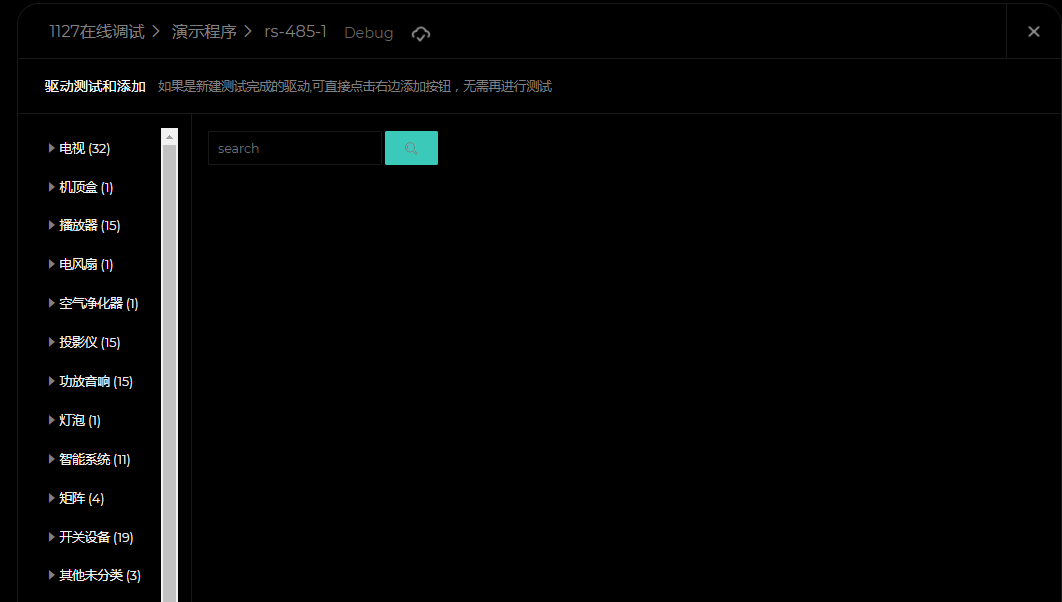

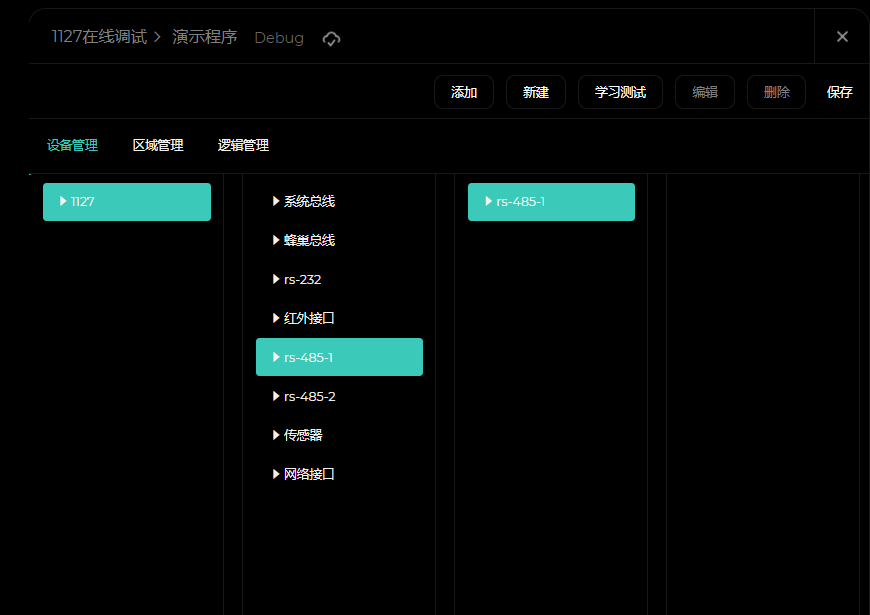

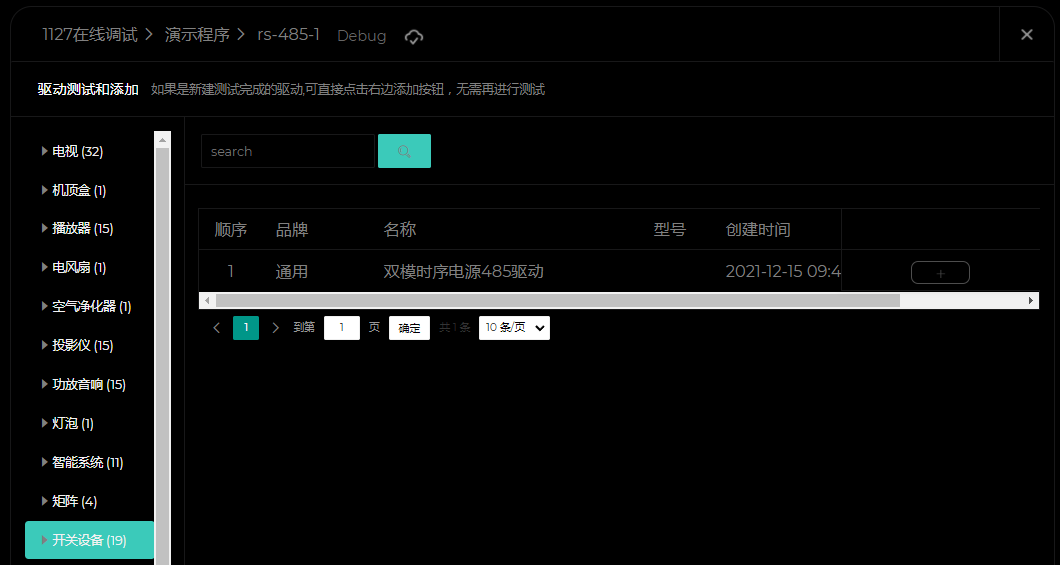

点击485接口 -点击添加-开关设备(19)-通用(1),点击最右边的加号,设置好地址,点击保存,跳出来后再点击保存。







参数说明:

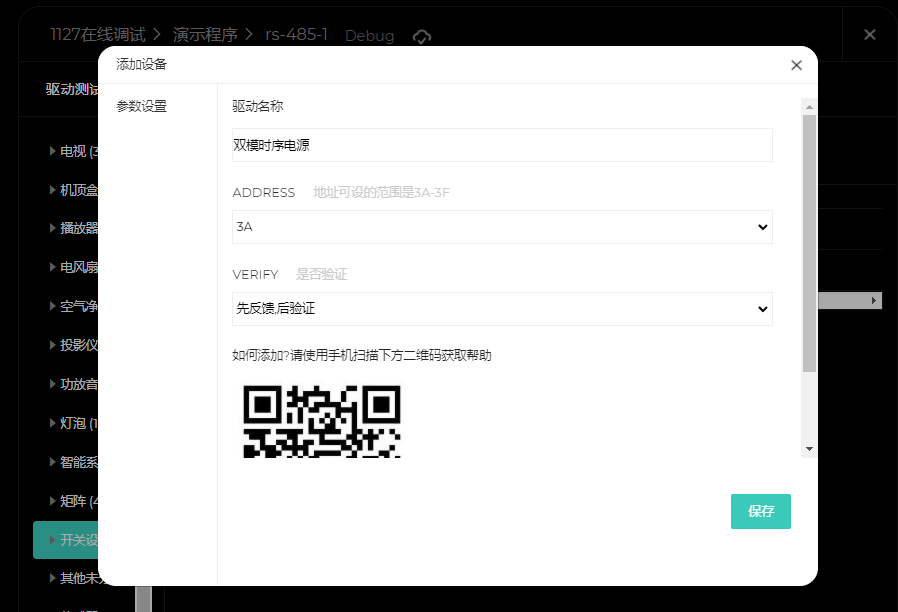

address 地址设置 ,地址设置的范围是3A-3F。

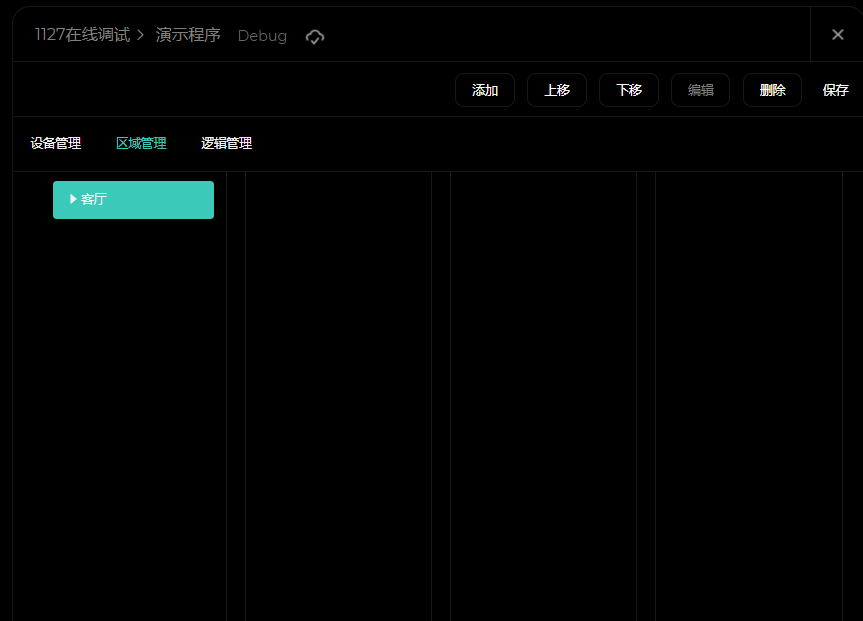

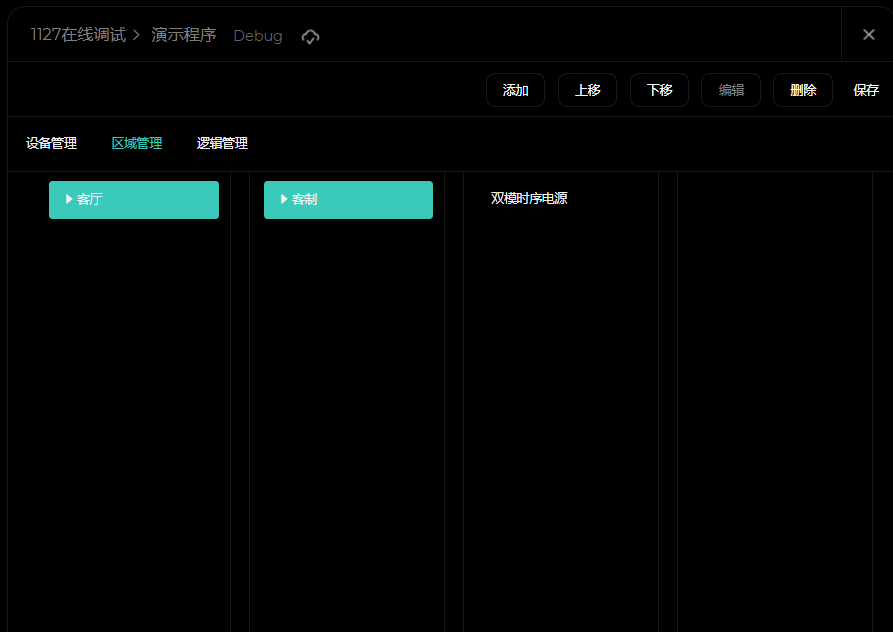

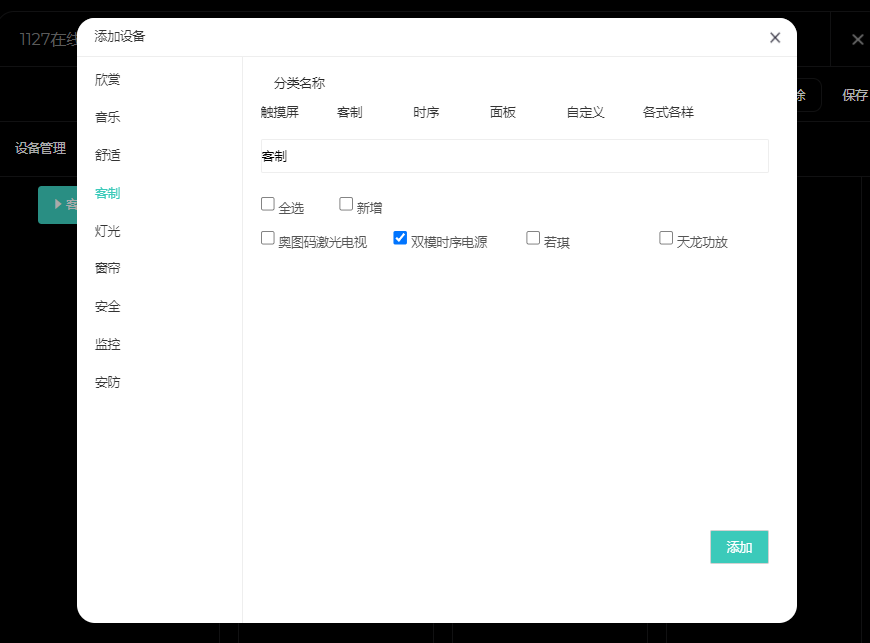

在区域管理页面 点击一个房间 点击添加,选择客制分类,勾选双模时序电源,点击添加,最后点击保存,点击调试模式,编译下载即可。




设备调试说明:

此驱动,波特率为 9600 校验位 为 none,数据为 8停止位为1。

1.调试的时候 ,首先将 232转485的串口线接到 电脑上 ,另一个端口接到的设备的端口上。

2.连接好线之后,打开串口调试工具,选择上面的波特率等设置。选择好之后,复制调试用例,发送出去,看串口是否回了数据。

测试用例如下:

CH1开:bd3a2005000100011f

CH1关:bd3a2005000100001e

全开: bd3a200500ff00ff1f

全关:bd3a200500ff0000e0

如果回了数据看下状态 是否正确,正确的再看看重新添加一下工程,还是不行请联系我们。
