DALI设备通常包括DALI网关和各种DALI驱动器、面板等,blopy方案是以DALI网关为中心,通过COMBUS蜂巢总线接入云主机,每个DALI网关支持多达64个DALI节点,并可通过面板实现16个智能场景。
同一系统支持接入N个DALI网关,以支持N组子系统,从而实现多达N*64个节点的管控。
DALI系统的开发,最大的优势为不占用系统资源,也不受云主机系统的限制,即使没有云主机也可以通过DALI面板控制以独立运行。
DALI系统的控制采用2芯控制线,支持手拉手接入DALI网关,然后由网关集中接入云主机COMBUS蜂巢总线接口,从而实现集中控制和状态实时反馈。
DALI系统的地址和场景配置将在后续应用配置章节详细描述。

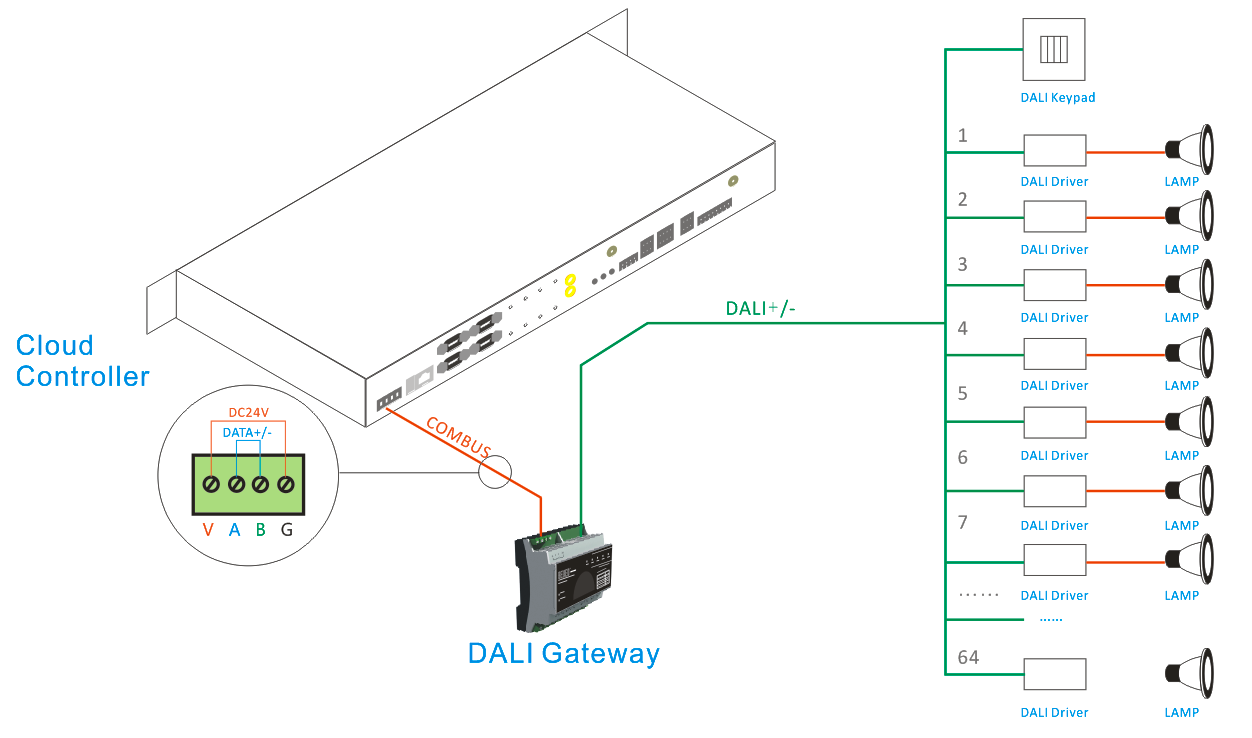

以下为DALI的连接示意图
