如何添加RS-485丙申窗帘串口驱动

2020/7/1 17:45:35 人评论

丙申窗帘串口驱动支持RS-232和RS-485点击RS-485-1-点击底部增加按钮选择设备分类窗帘-品牌分类,如丙申默认全部选中状态,根据实际需要勾选相应的个数,窗帘名称可修改这里如果忘记修改名称,也可以在app中进行修改SERIAL:波特率 这个要填写正确,否则将不能正常控制窗帘AD…

丙申窗帘串口驱动
支持RS-232和RS-485

地址配置说明:

窗帘01 对应的地址为00 00 01

窗帘02 对应的地址为00 00 02

窗帘03 对应的地址为00 00 03

窗帘04 对应的地址为00 00 04

窗帘05 对应的地址为00 00 05

窗帘06 对应的地址为00 00 06

窗帘07 对应的地址为00 00 07

窗帘08 对应的地址为00 00 08

窗帘09 对应的地址为00 00 09

窗帘10 对应的地址为00 00 0a

窗帘11 对应的地址为00 00 0b

窗帘12 对应的地址为00 00 0c

...

窗帘61 对应的地址为00 00 3d

窗帘62 对应的地址为00 00 3e

窗帘63 对应的地址为00 00 3f

窗帘64 对应的地址为00 00 40

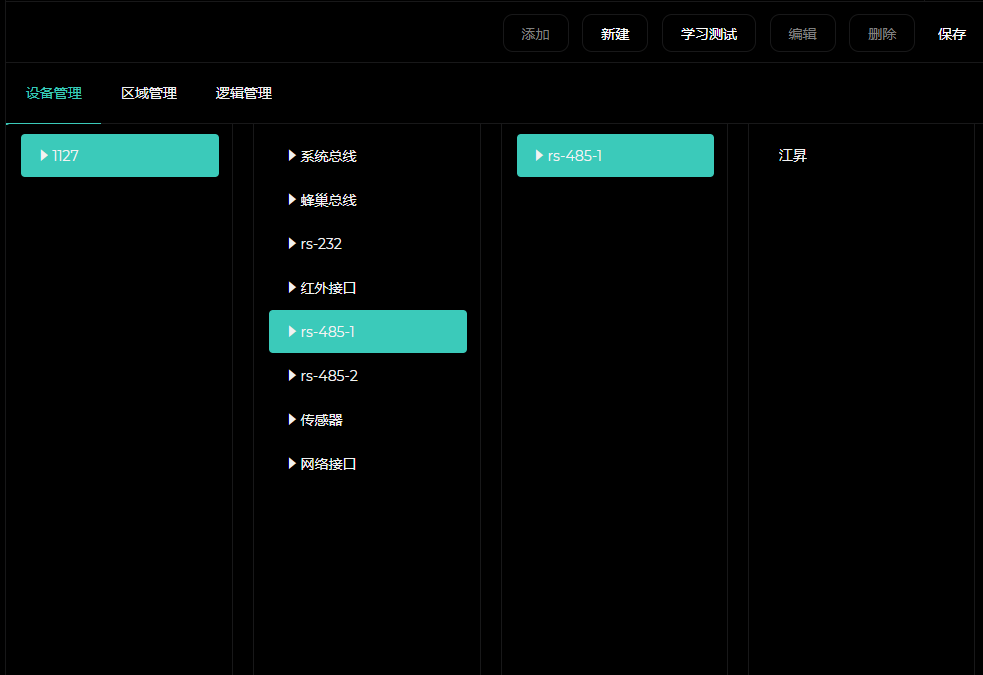

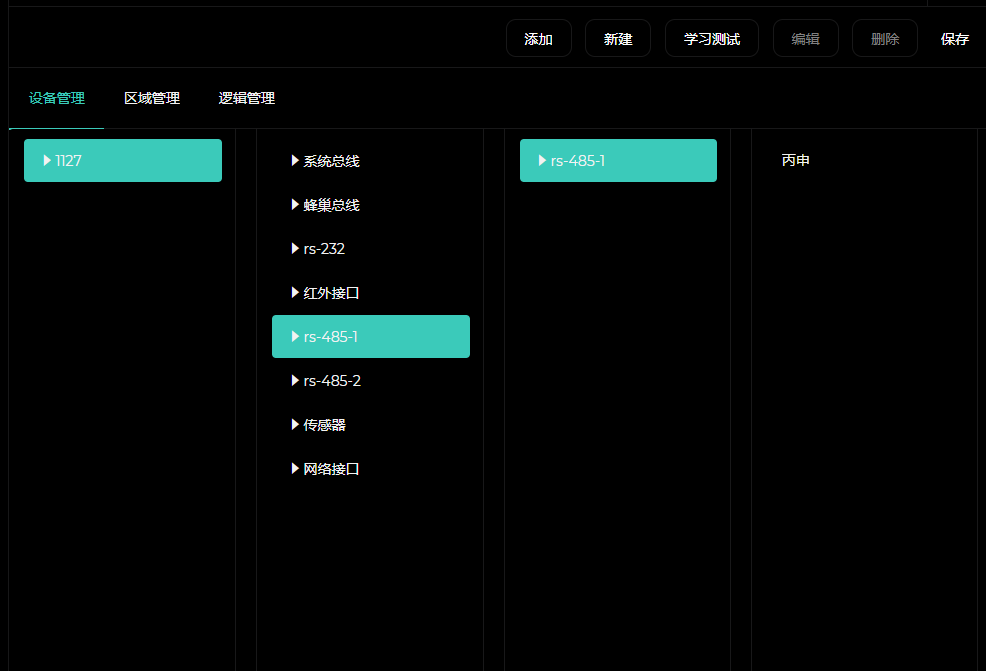

点击RS-485-1-点击底部增加按钮

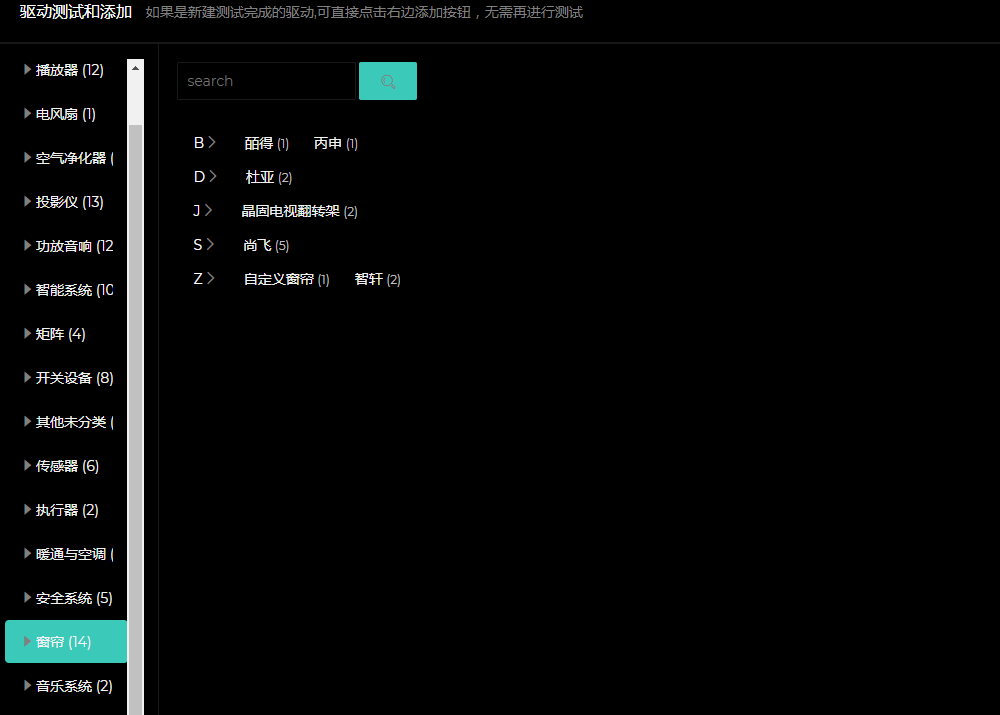

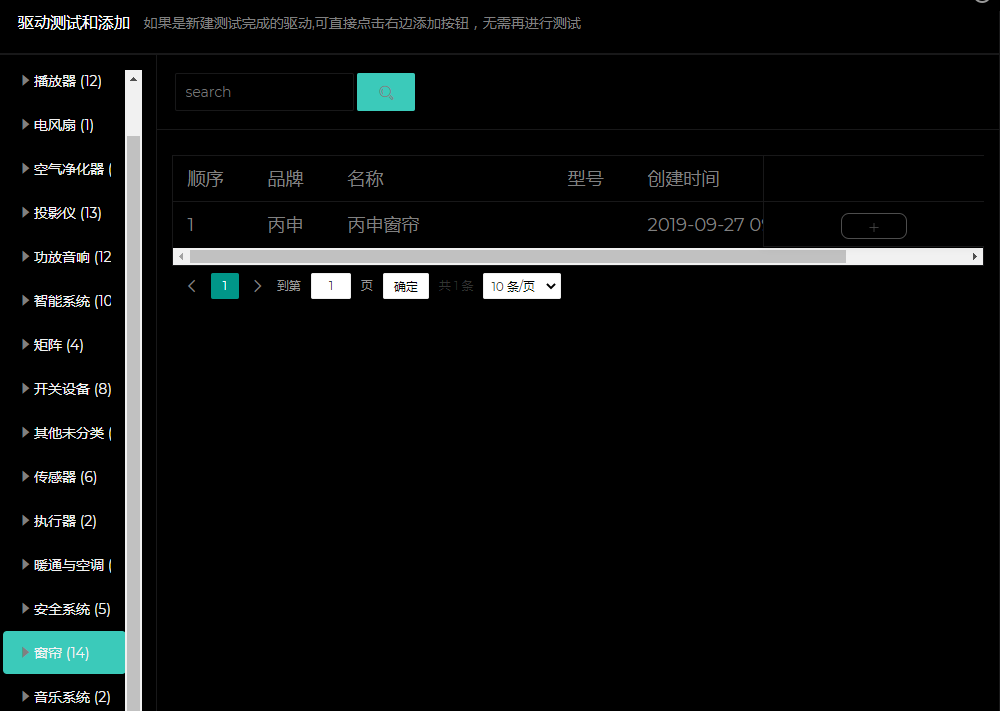

选择设备分类窗帘-品牌分类,如丙申


默认全部选中状态,根据实际需要勾选相应的个数,窗帘名称可修改
这里如果忘记修改名称,也可以在app中进行修改

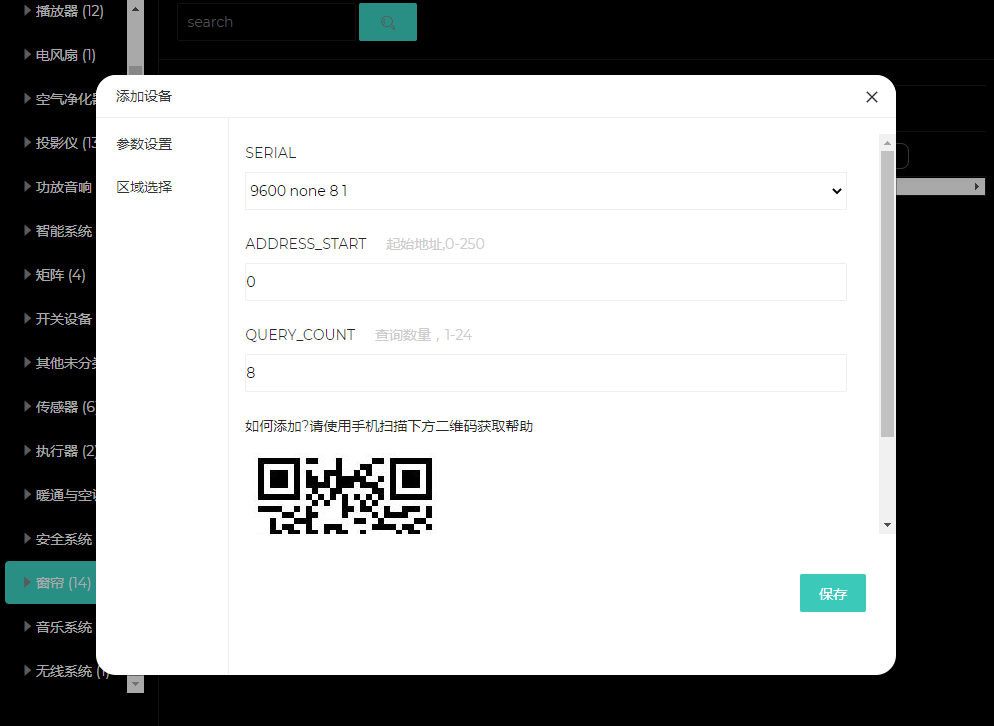

SERIAL:波特率 这个要填写正确,否则将不能正常控制窗帘
ADDRESS_START:开始查询地址, 例如:从37开始勾选,这里值为37
QUERY_COUNT:查询个数,勾选多少个,这里值为多少
选择完成,点击创建

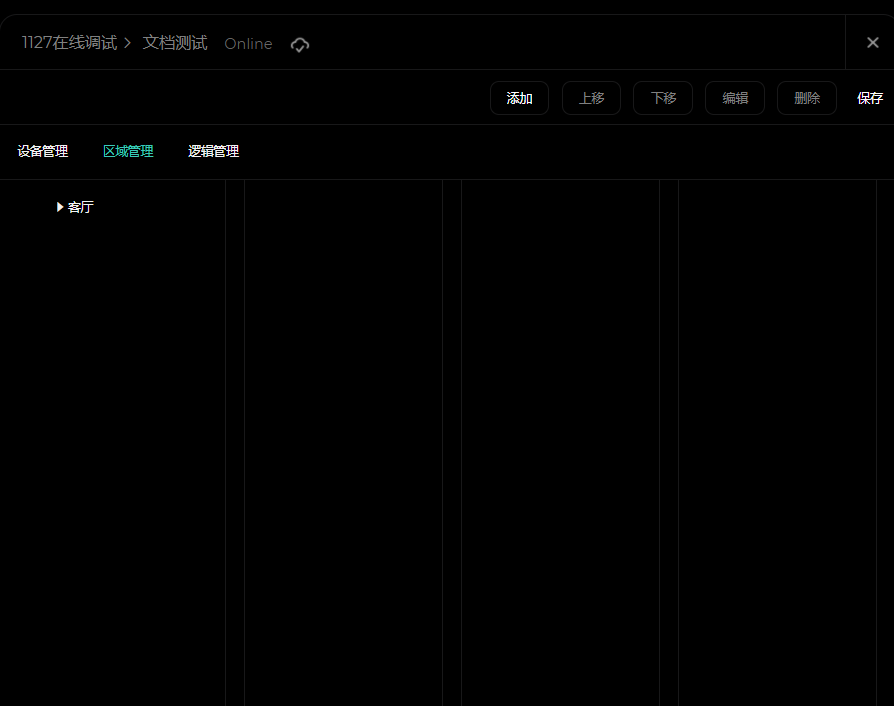

点击保存自动跳转到区域管理界面,将添加的丙申窗帘加到对应房间中去

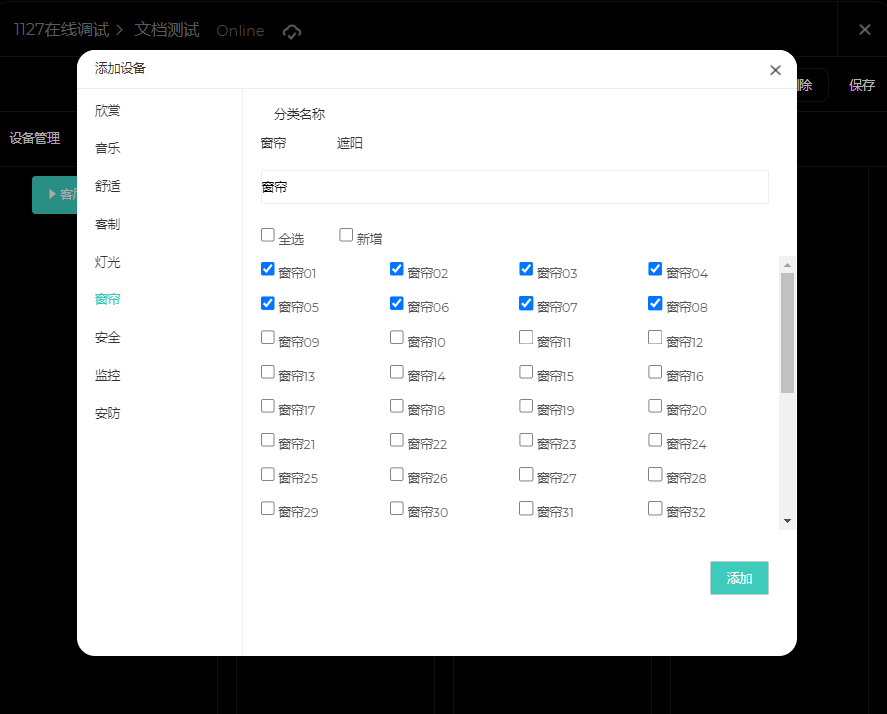

在区域管理中点击房间-点击添加-选择窗帘分类-会将所有的窗帘列举出来,可点击全选或取消全选。全选后,也可在点击指定窗帘,取消选中。选择完成后,点击创建

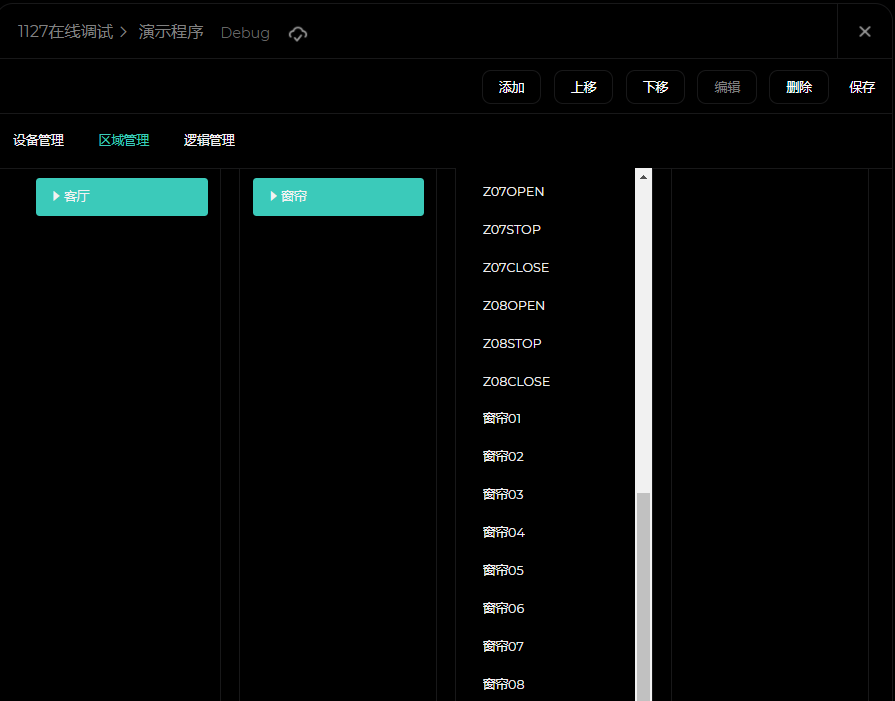

添加完成后的界面如下图,前面选中几个,这里显示几个,如果 添加有误,可点击对应的窗帘,在点击底部删除按钮删除便可,也可以点击指定的窗帘,点击底部左移,右移,进行重新排序



设备调试说明:

此驱动,波特率为 9600 校验位 为 none,数据为 8停止位为1。

1.调试的时候 ,首先将 232转485的串口线接到 电脑上 ,另一个端口接到窗帘端口上。

2.连接好线之后,打开串口调试工具,选择上面的波特率等设置。选择好之后,复制调试用例,发送出去,看串口是否回了数据。

测试用例如下:

窗帘09的开:55AAAA553822020A0A00000001010001010900000000

窗帘09的关:55AAAA553722020A0A00000001000001010900000000

窗帘09的停:55AAAA553922020A0A00000001020001010900000000

窗帘01百分比100:55AAAA559a22090A0A00000001006401010100000000

看下窗帘状态 是否正确,正确的话,再看看重新添加一下工程,还是不行请联系我们。
