如何添加世聪空调驱动

2021/3/26 15:26:06 人评论

点击“rs-485-1”(注意和实际的端口一致),点击“添加”,找到暖通和空调类,找到”暖通和空调(7)”,点击添加,最后点击添加即可。参数的说明SERIAL: 波特率 根据实际数据填写 填写不正确会导致温控器不能正常控制;Query_TIMER 查询时间,请输入每个温控器…

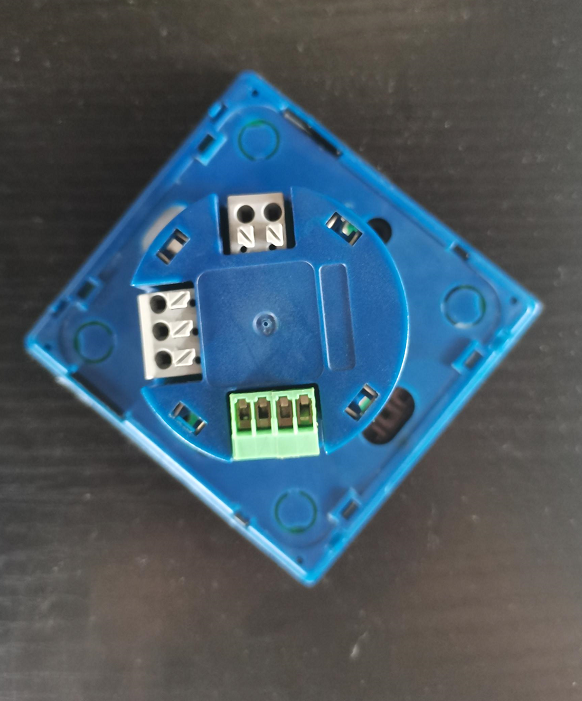

接线实物图:


两侧是连接12V电源线的,左正右负。中间的两个为AB485接线,左AB

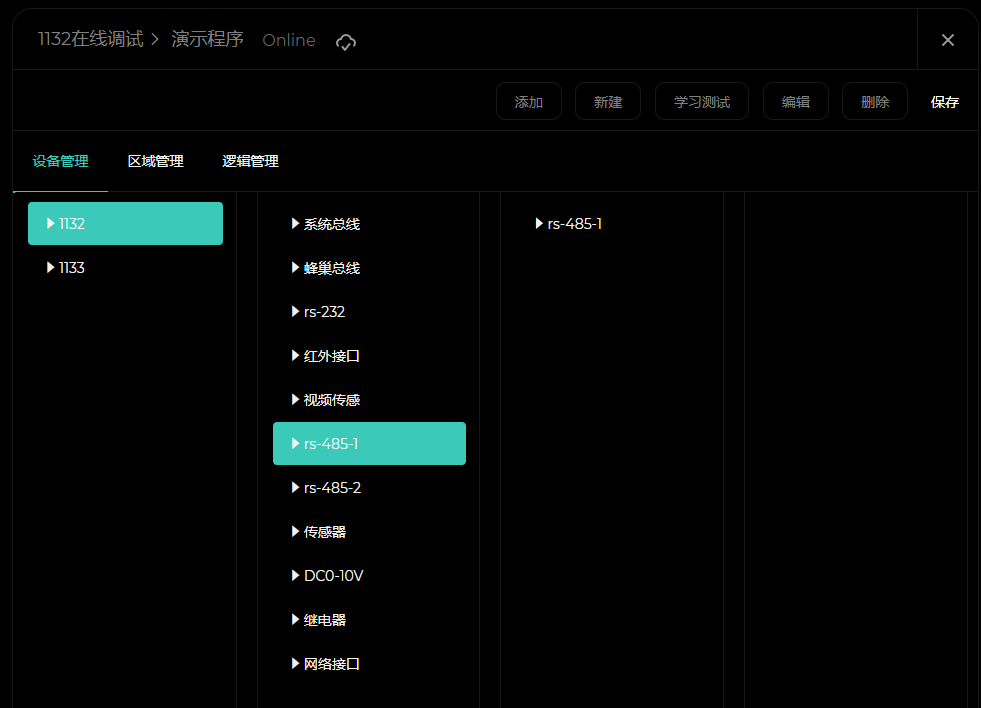

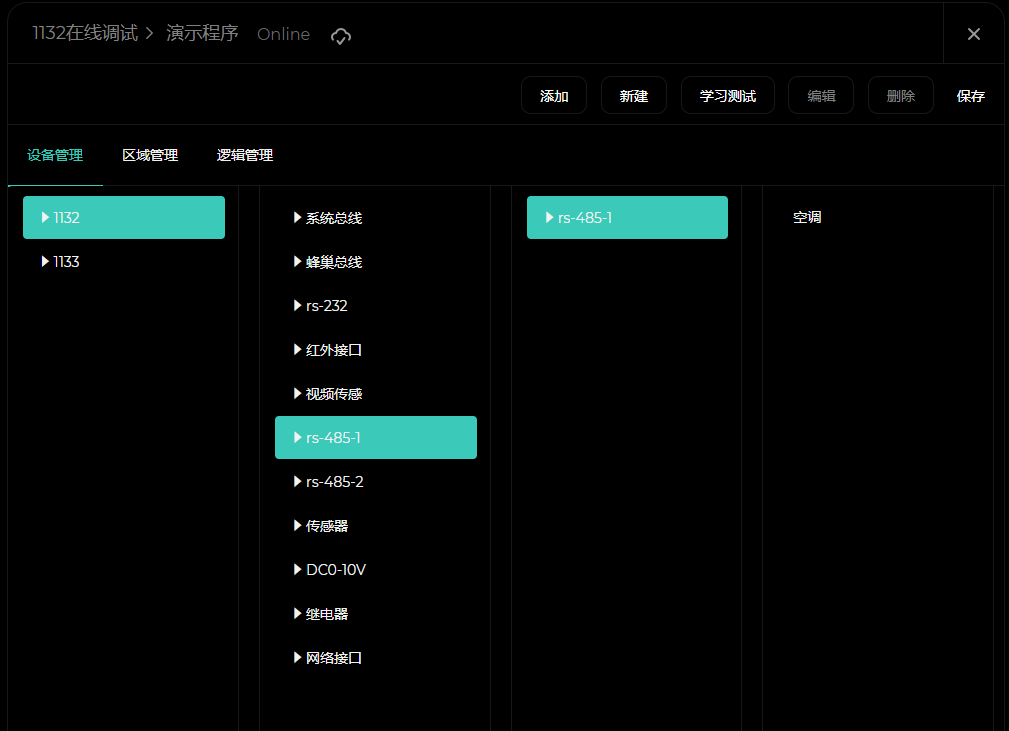

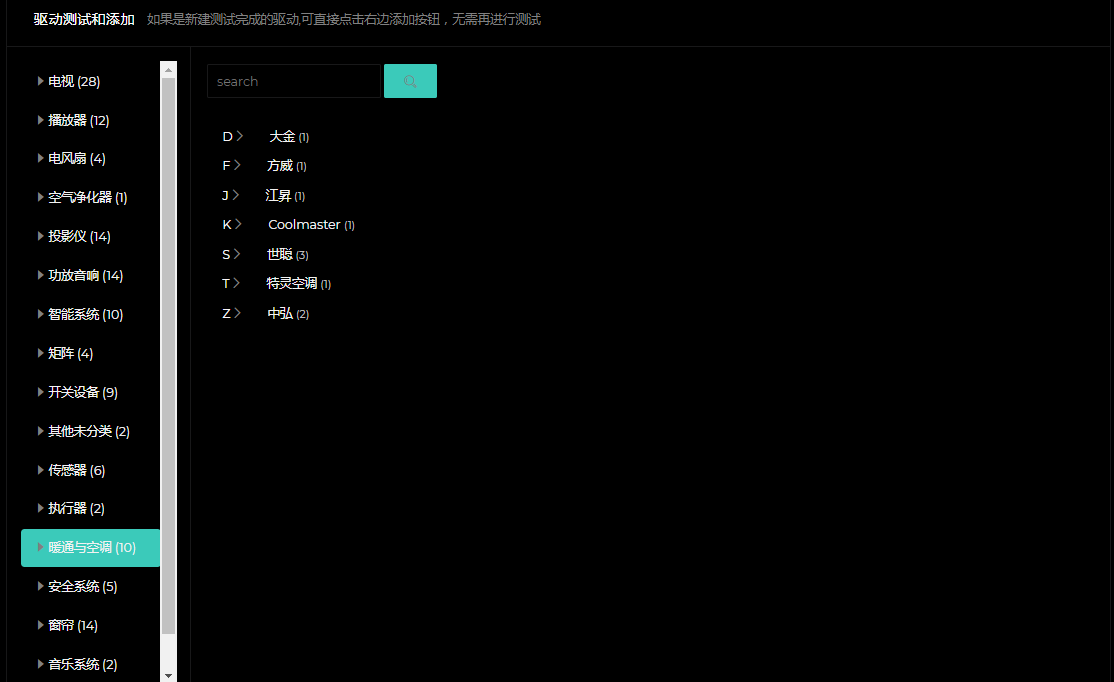

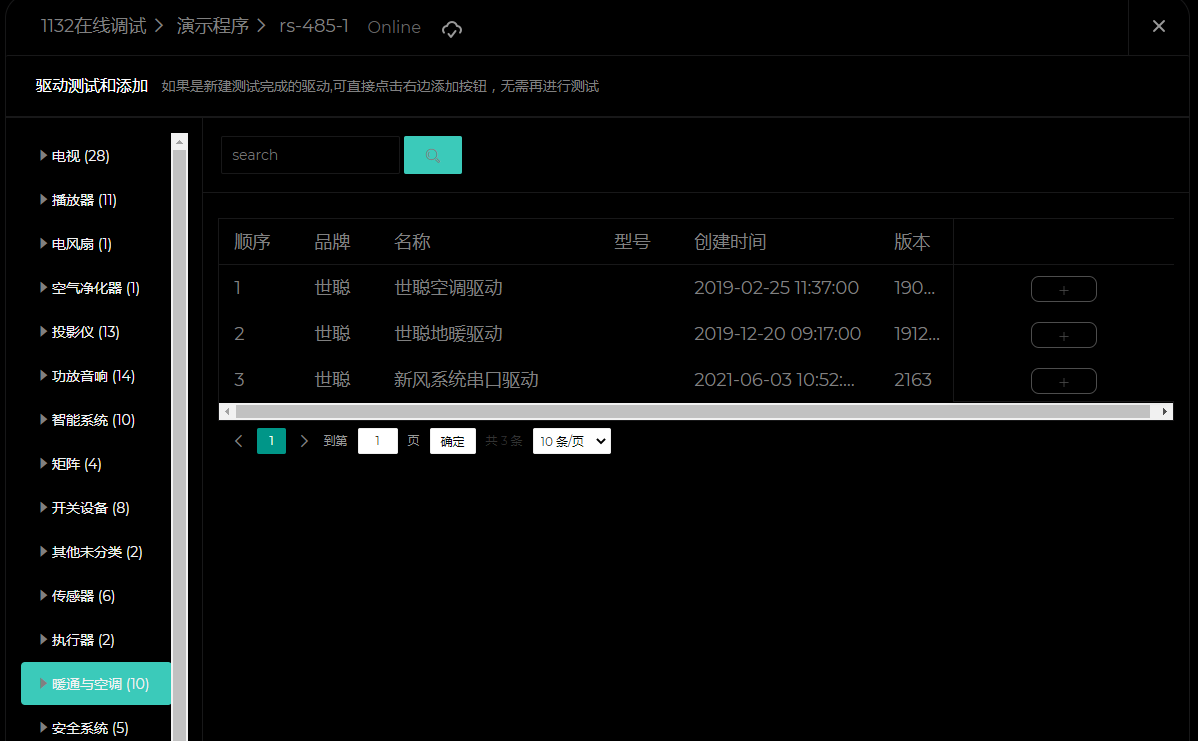

点击“rs-485-1”(注意和实际的端口一致),点击“添加”,找到暖通和空调类,找到”暖通和空调(7)”,点击添加,最后点击添加即可。

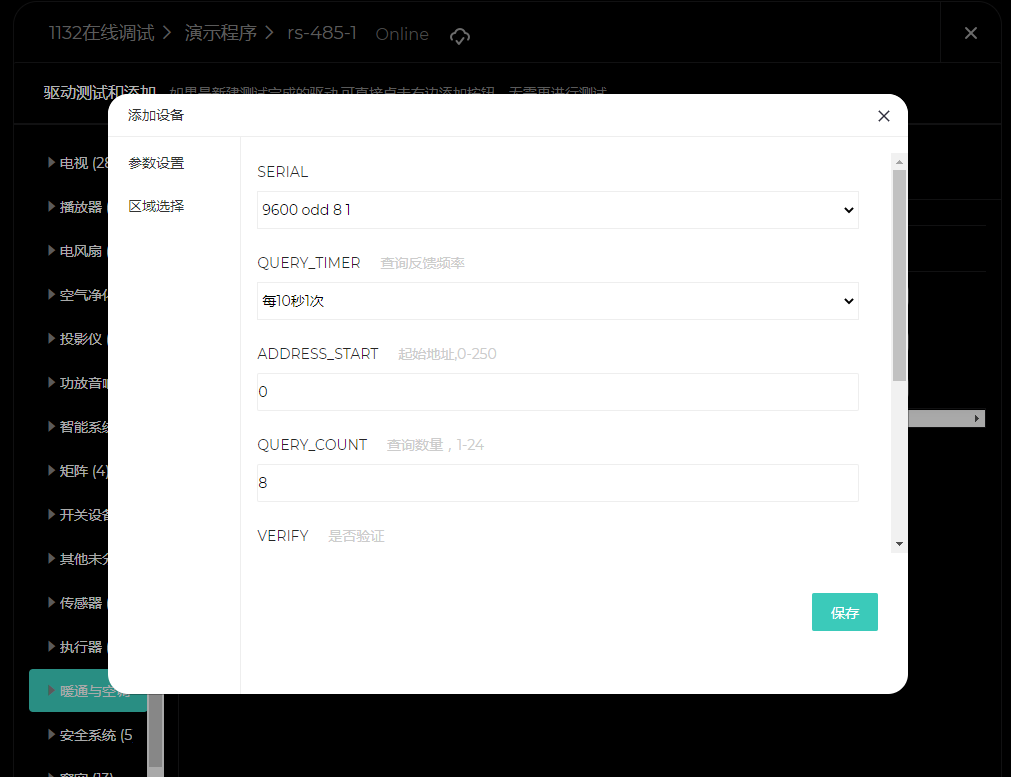

参数的说明
SERIAL:        波特率 根据实际数据填写 填写不正确会导致温控器不能正常控制;
Query_TIMER   查询时间,请输入每个温控器以此轮训的间隔时间;
ADDRESS_START: 开始地址用于多区域并联的地址偏移,如输入0,则该驱动与实际温控器地址一样,如输入10,则温控器1对应实际设备地址11;
QUERY_COUNT:  查询数量, 勾选24个温控器,这里就填写24,默认24,用于需要从第一个开始查询到的最大数量,如输入2,则系统循环查询的顺序依次为1-2-1-2-1-2-……依次循环;
VERIFY:验证 默认1 不用修改

最后点击 保存即可

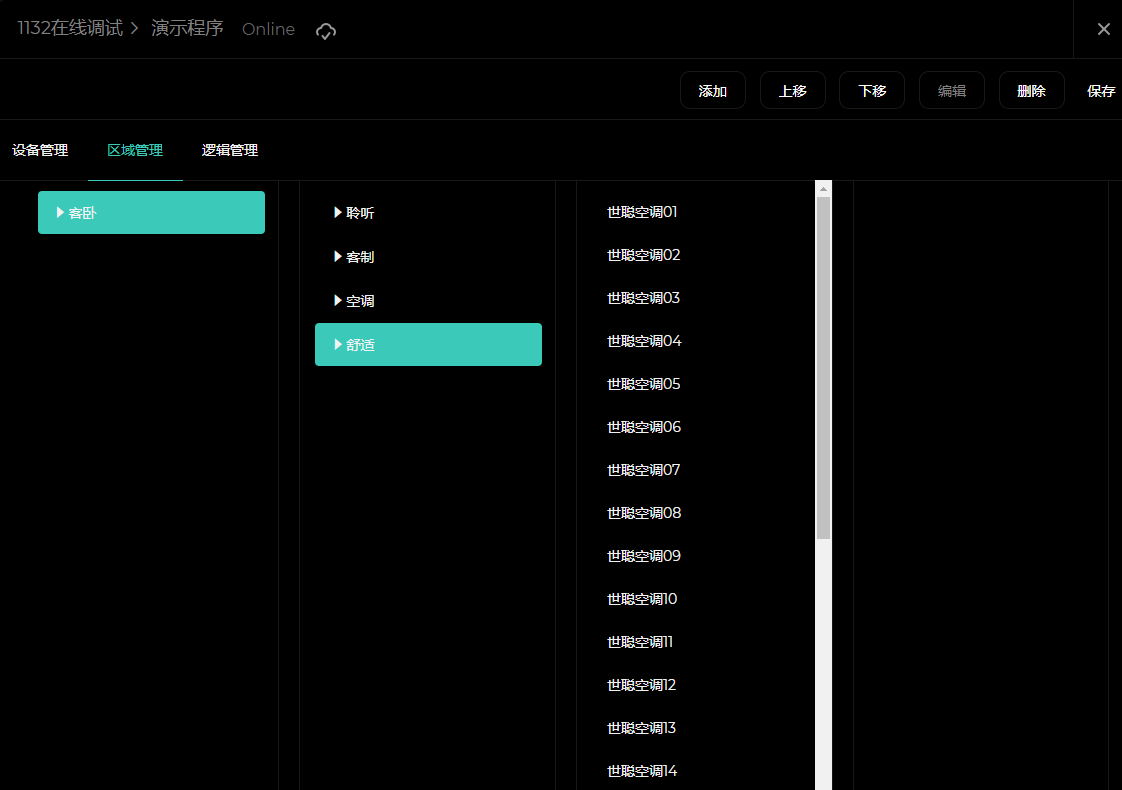

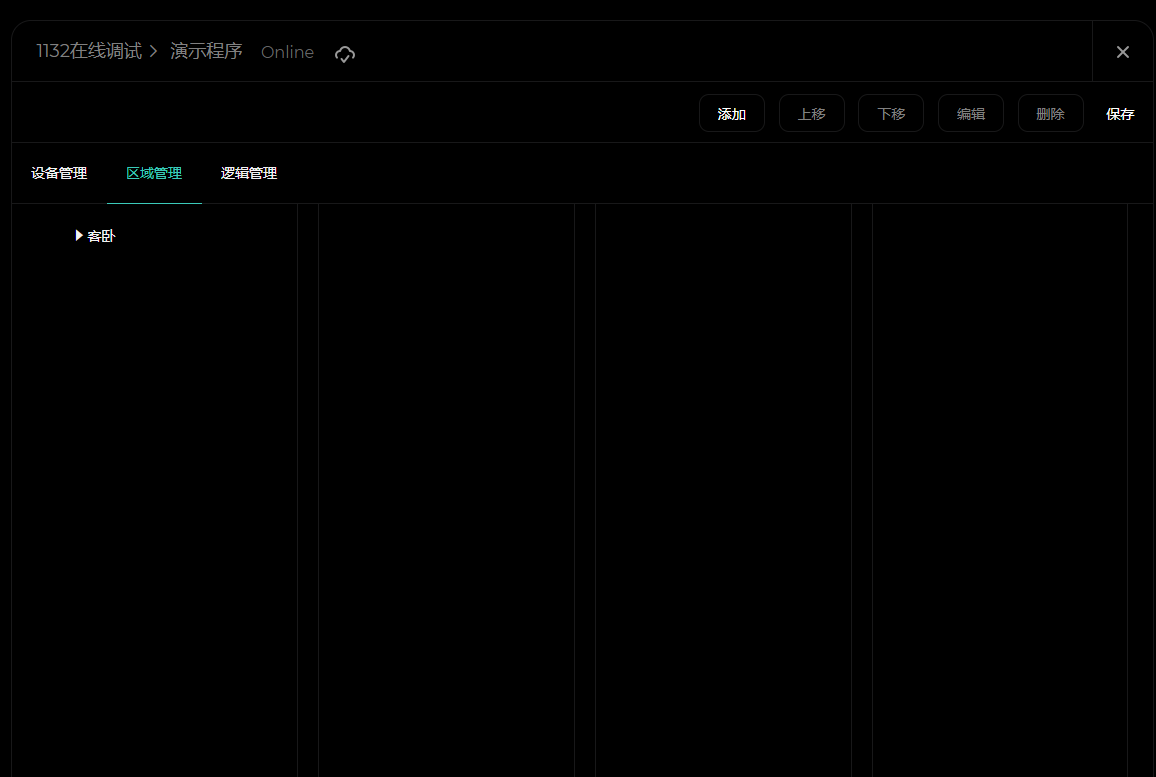

区域管理的添加

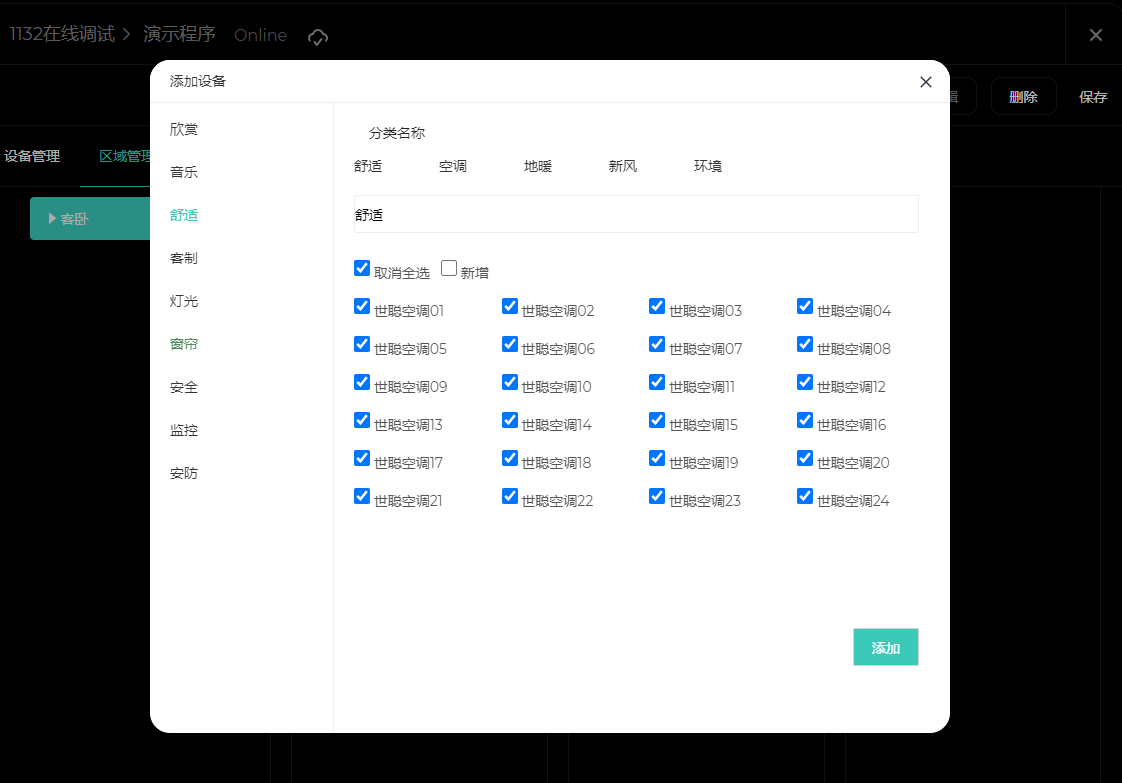

选择一个房间,选择舒适,名称可任意修改,选择要添加的设备,如果全部添加,可一键全选,也可一键取消全选,选择完毕后,点击添加


所有添加完成后,点击保存,到这一步,驱动的添加已完成。下一步编译下载新编的工程,推送给云主机和客户端 ,便会立即生效, 就可以在app中进行设备的控制了。


设备调试说明:

此驱动为世聪空调协议,波特率为 9600 校验位 为偶校验 even,数据为 8停止位为1。

1.调试的时候 ,首先将 232转485的串口线接到 电脑上 ,另一个端口接到空调485端口上。

2.连接好线之后,打开串口调试工具,选择上面的波特率等设置。选择好之后,复制调试用例,发送出去,看串口是否回了数据。

用例如下:

空调1-0的开:010600020001e9ca

空调1-0的关:010600020000280a

空调1-0的制冷:010600030001b80a

空调1-0的制热:010600030002f80b

空调1-0的除湿:0106000300047809

空调1-0的温度10:010600040a00ceab

如果回了数据看下状态 是否正确,正确的再看看重新添加一下工程,还是不行请联系我们。

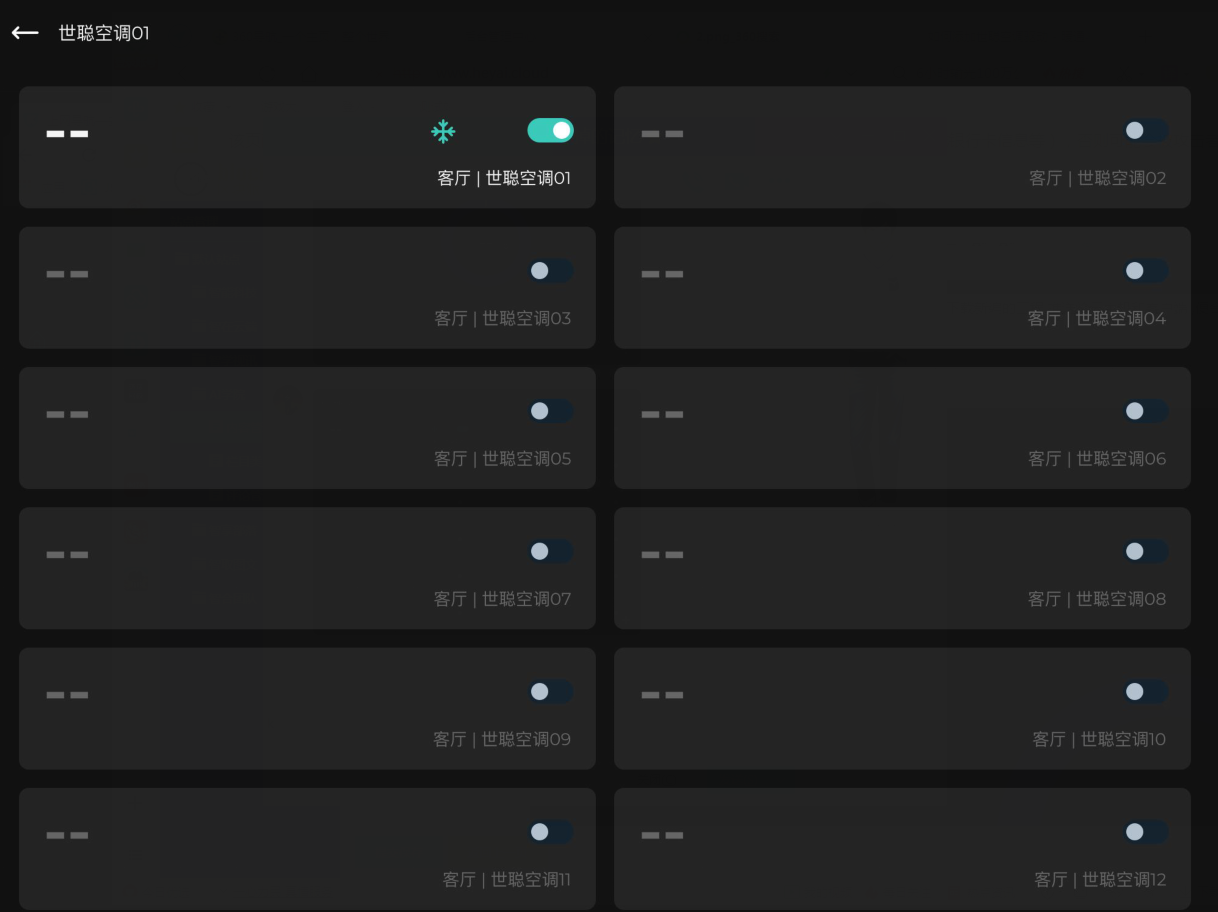

app实例

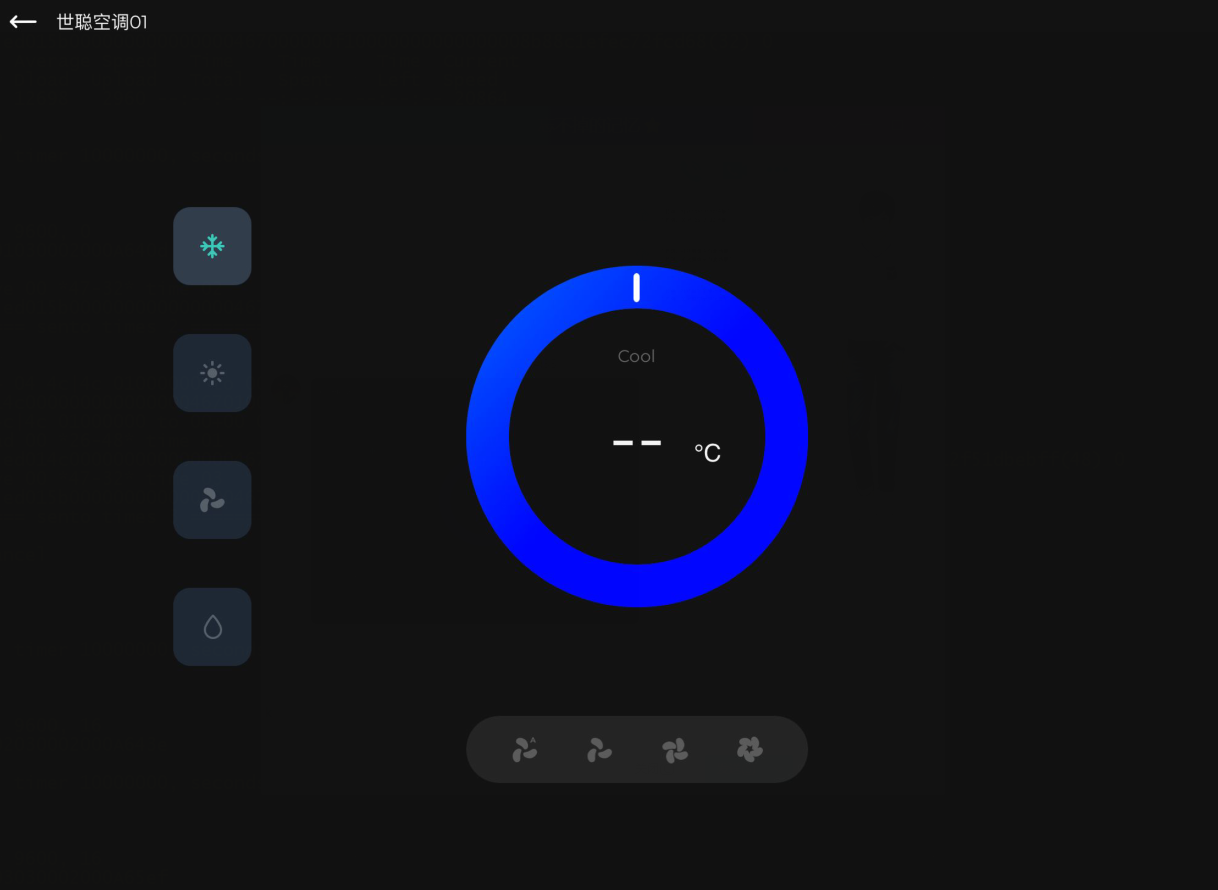

app,ipad界面如下图所示
