地址的说明：
空调01地址为1-0(1020)
空调02地址为1-1(1024)
空调03地址为1-2(1028)
空调04地址为1-3(102c)
空调05地址为1-4(1030)
空调06地址为1-5(1034)
...
空调15地址为1-14(1058)
空调16地址为1-15(105c)
空调17地址为2-16(10e0)
空调18地址为2-17(10e4)
空调19地址为2-18(10e8)
空调20地址为2-19(10ec)
空调21地址为2-20(10f0)
空调22地址为2-21(10f4)
空调23地址为2-22(10f8)
空调24地址为2-23(10fc)

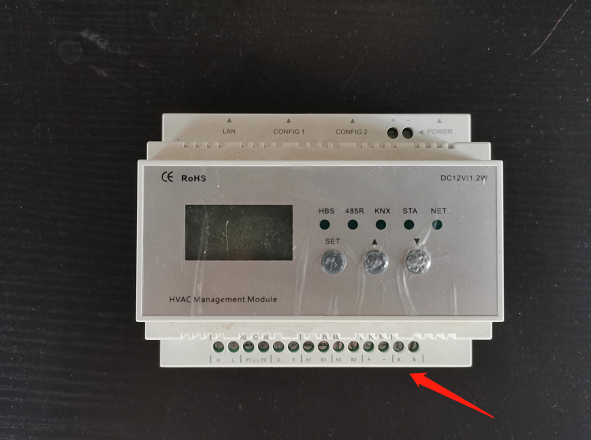

接线图：
485的接线是要接到 箭头所指的地方，也就是有BUS字样的这里。

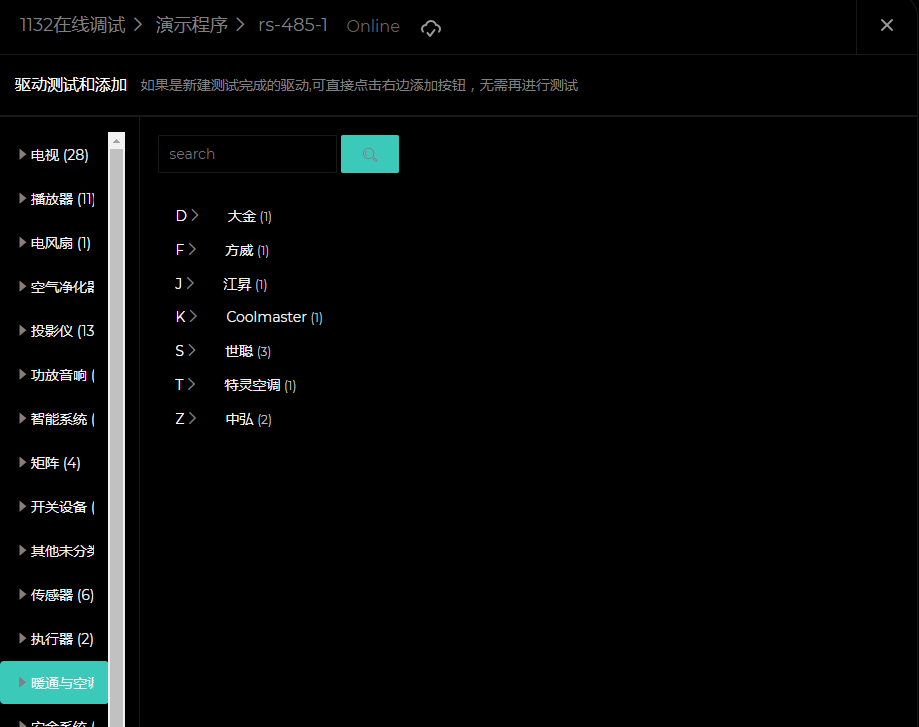

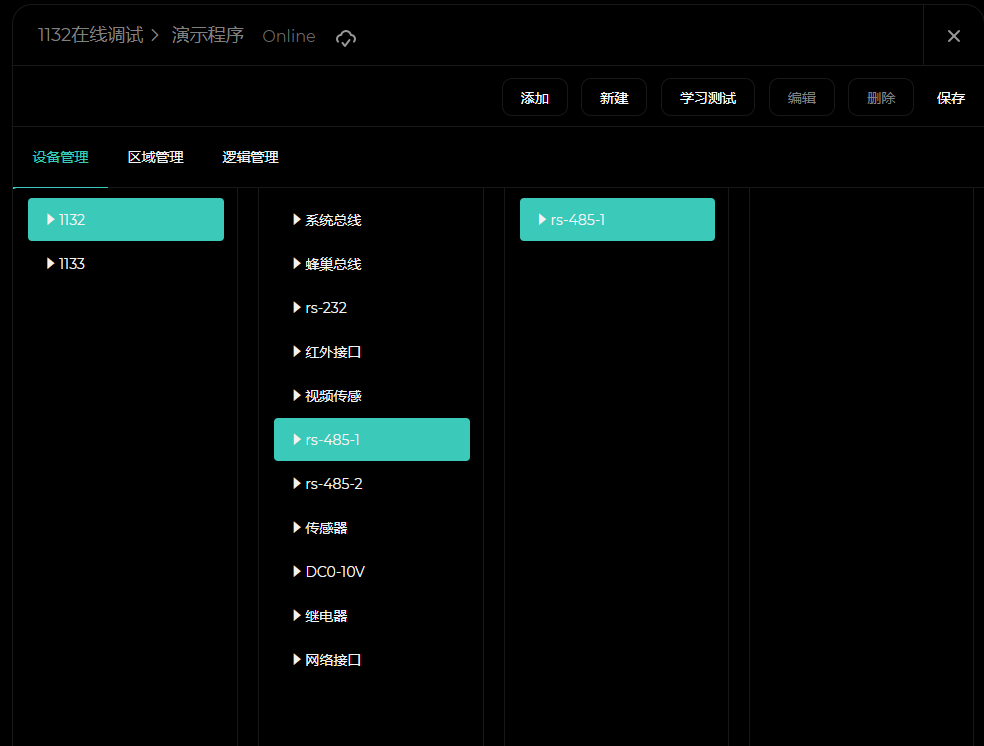

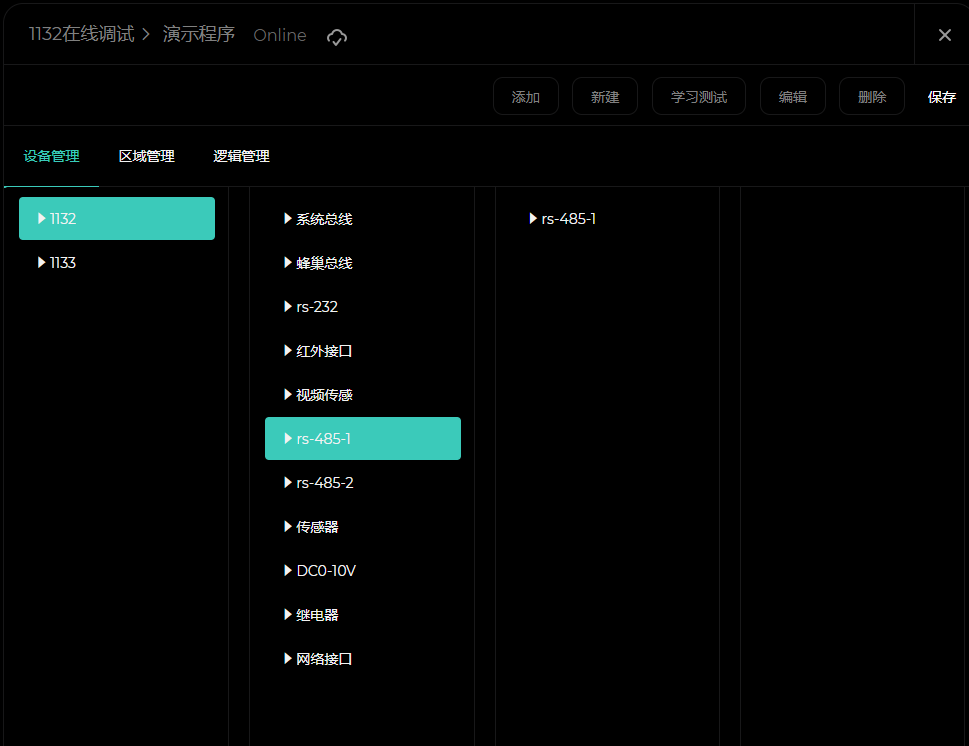

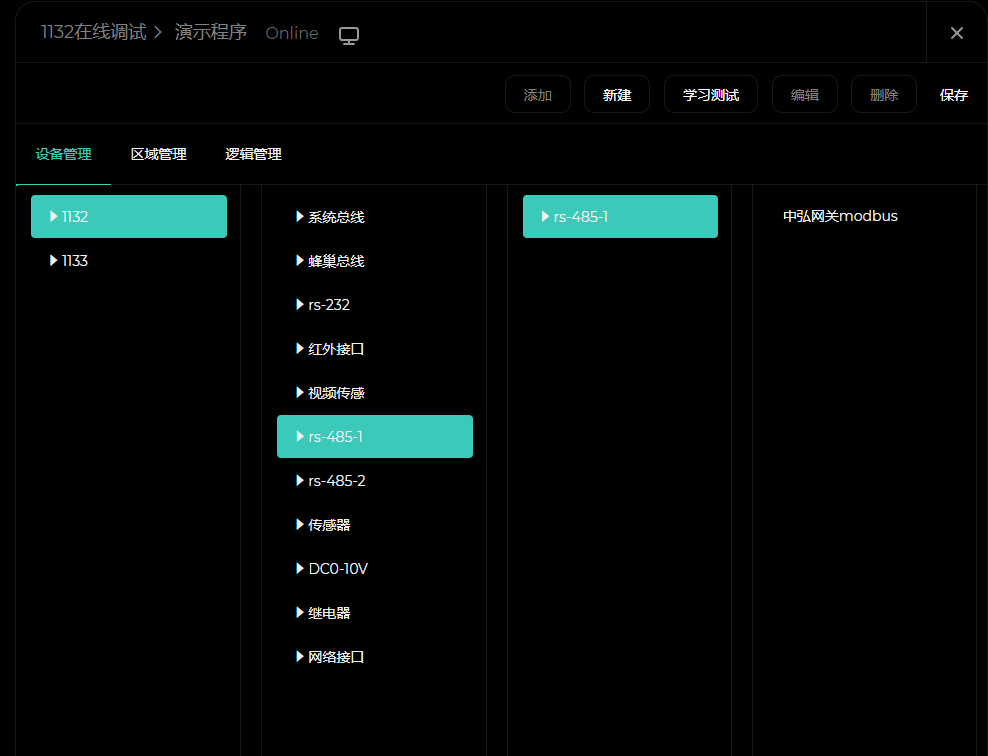

点击“rs-485-1”（注意和实际的端口一致），点击“添加”，找到暖通和空调类，找到”暖通和空调（7）”，找到中弘（2）点击添加中弘modbus，最后点击添加即可。

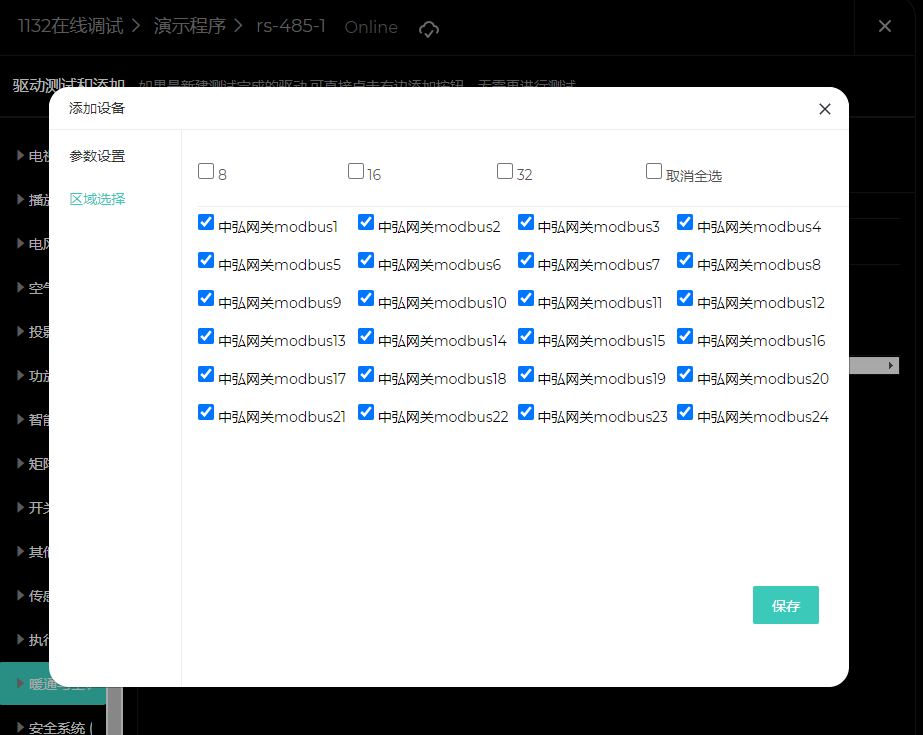

参数说明：
SERIAL:波特率 根据实际数据填写 填写不正确会导致温控器不能正常控制；
Query_TIMER:查询时间,请输入每个温控器以此轮训的间隔时间；
ADDRESS_START: 开始地址用于多区域并联的地址偏移，如输入0，则该驱动与实际温控器地址一样，如输入10，则温控器1对应实际设备地址11；
QUERY_COUNT: 查询数量, 勾选24个温控器，这里就填写24,默认24，用于需要从第一个开始查询到的最大数量，如输入2，则系统循环查询的顺序依次为1-2-1-2-1-2-……依次循环；
VERIFY:验证 默认1 不用修改
最后点击 保存即可。

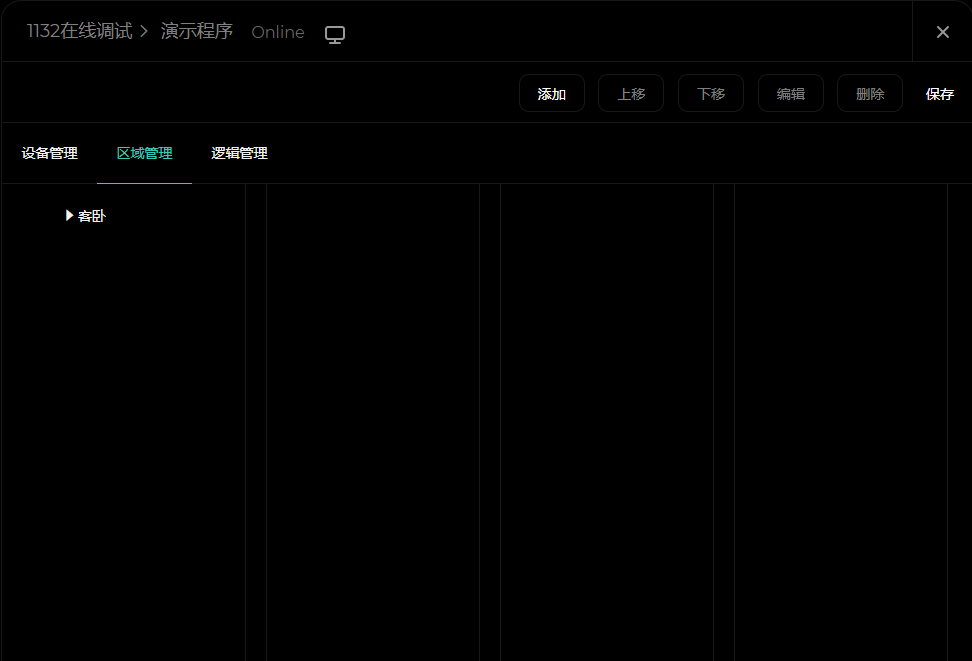

区域管理的添加

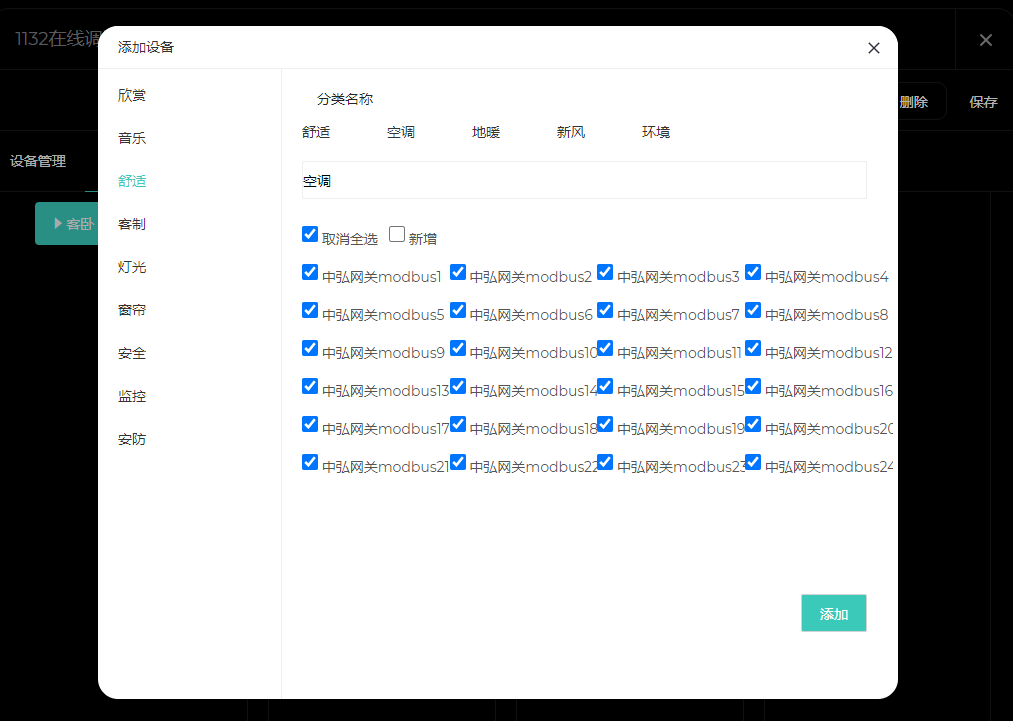

选择一个房间，选择舒适,名称可任意修改，选择要添加的设备,如果全部添加，可一键全选,也可一键取消全选,选择完毕后,点击添加

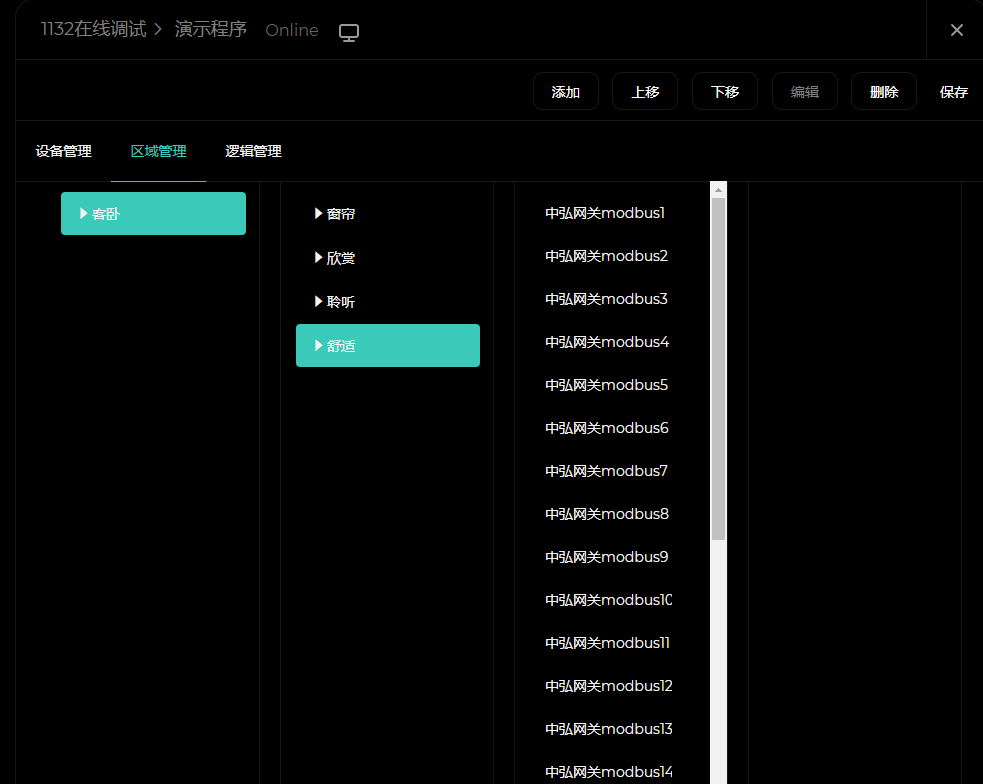

所有添加完成后,点击保存,到这一步,驱动的添加已完成。下一步编译下载新编的工程,推送
给云主机和客户端 ,便会立即生效, 就可以在app中进行设备的控制了。
设备调试说明：
此驱动为中弘的modbus协议，波特率为 9600 校验位 为偶校验 even，数据为 8停止位为1。
1.调试的时候 ，首先将 232转485的串口线接到 电脑上 ，另一个端口接到中弘的bus端口上。
2.连接好线之后，打开串口调试工具，选择上面的波特率等设置。选择好之后，复制调试用例，发送出去，看串口是否回了数据。
用例如下：
空调1-0的开：0106102000014d00
空调1-0的关：0106102000020d01
空调1-0的制冷：010610220001ecc0
空调1-0的制热：0106102200082cc6
空调1-0的除湿：010610220002acc1
如果回了数据看下状态 是否正确，正确的再看看重新添加一下工程，还是不行请联系我们。

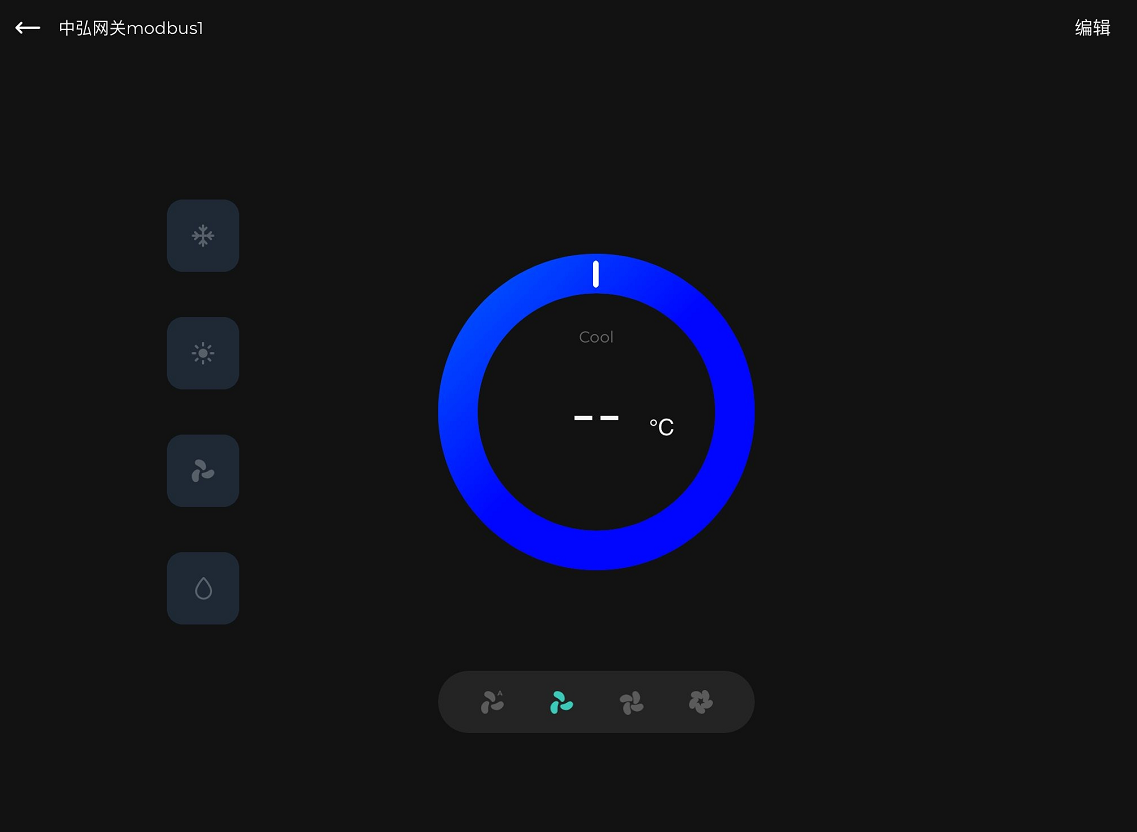

app实例

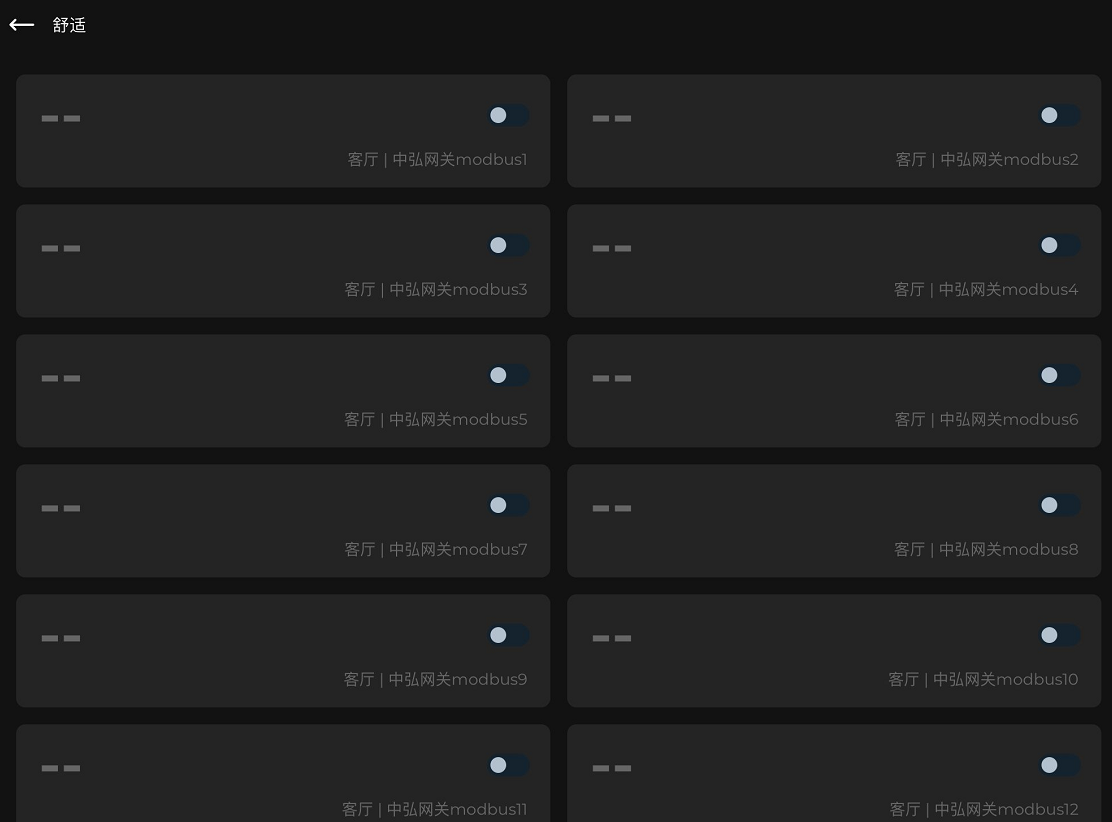

app,ipad界面如下图所示
